UL1683 被覆付平編導線(TBC)
- カテゴリ
- グローバルケーブル
- メーカー
- インターワイヤード
- 絶縁体
- PVC
- 特徴
商品説明
80℃ 30V
<特徴>
溶接力・電熱加熱装置・放電加工機・プラズマ装置など高電力機器内のアース線等に使用できます。
可とう性に優れ、電線の取り回しが容易にできます。
被覆しておりますので安心してご利用いただけます。
<耐電圧>
1500VAC X 1分
<導体>
スズメッキ軟銅平編線（裸銅線でも制作可能です。）
<色>
黒、緑

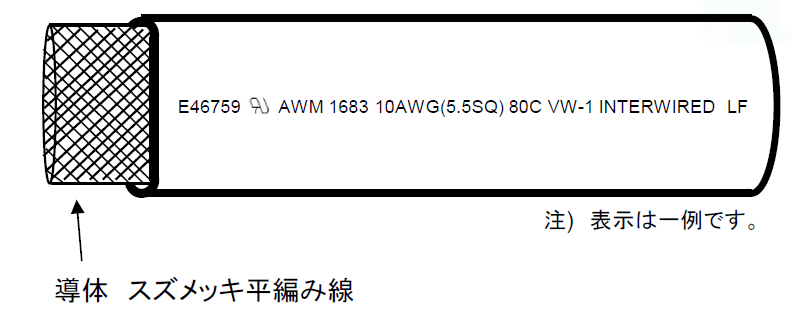

構造図
絶縁体PVC (緑)
絶縁体は黒あるいは緑黄で製作可能。
ただし、AWG15とAWG12の緑黄は制作不可になります。
構造表
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 15 | 2 | 16/11/0.12 | 1 | 3x6.8 | 43 | 11.5 以下 | 1000 以上 | 1500 | 受注生産品 | ||||||
| 1C | 12 | 3.5 | 32/10/0.12 | 1 | 3x12 | 74 | 6.33以下 | 1000 以上 | 1500 | 受注生産品 | ||||||
| 1C | 10 | 5.5 | 32/15/0.12 | 1 | 3.2x14 | 99 | 4.21以下 | 1000 以上 | 1500 | 受注生産品 | ||||||
| 1C | 9 | 8 | 32/22/0.12 | 1 | 3.5x17 | 135 | 2.89以下 | 1000 以上 | 1500 | 受注生産品 | ||||||
| 1C | 6 | 14 | 32/39/0.12 | 1 | 4x22 | 214 | 1.66 以下 | 1000 以上 | 1500 | 受注生産品 | ||||||
| 1C | 4 | 22 | 32/61/0.12 | 1 | 4.5x27 | 314 | 1.06 以下 | 1000 以上 | 1500 | 受注生産品 | ||||||
| 1C | 2 | 38 | 32/105/0.12 | 1 | 5.5x37 | 512 | 0.59以下 | 1000以上 | 1500 | 受注生産品 | ||||||
- 在庫品
- 通常在庫品。
- メーカー在庫品
- メーカーでの通常在庫品。
- 受注生産品
- 受注後の生産対応。
- 在庫切れ
- 一時的に在庫切れ品。入荷時期は未定です。
- 在庫僅少
- 在庫が無くなり次第、受注生産品へ切替わります。
- 販売終了
- 在庫が無くなり次第、販売終了となります。
