EXT-Ⅱ/20276 LF
- カテゴリ
- グローバルケーブル
- メーカー
- 太陽ケーブルテック
- 絶縁体
- 耐熱ビニル絶縁体

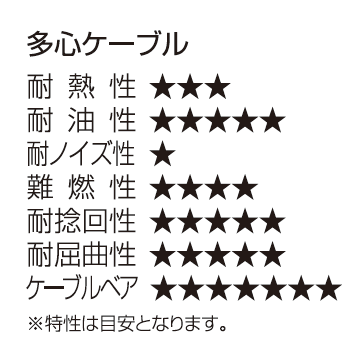

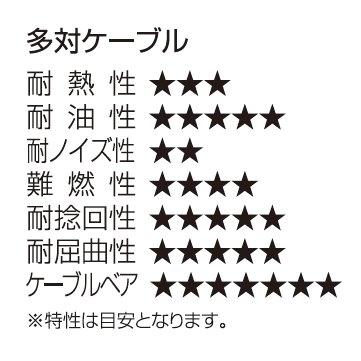

- 特徴
- 難燃性, 耐熱性, 耐油性, 耐摩耗, 柔軟性, 耐屈曲性, 超耐屈曲性, 耐捻回性, 屋内, 可動部, ケーブルベア
商品説明
【用途】
・高速可動のケーブルベア配線に最適
・ケーブルベア試験 5000万回以上（実力1億回以上）
・定格30V、80℃のUL, cUL共用ロボットケーブル
（カテゴリー：AVLV2, AVLV8)
【特徴】
・導体に特殊極細導体を使用
・絶縁体に高滑性・耐熱PVCを使用
・シースに高耐油・耐熱PVCを使用
・シースに高滑性材料を使用
・UL VW-1, cUL FT1の難燃対応

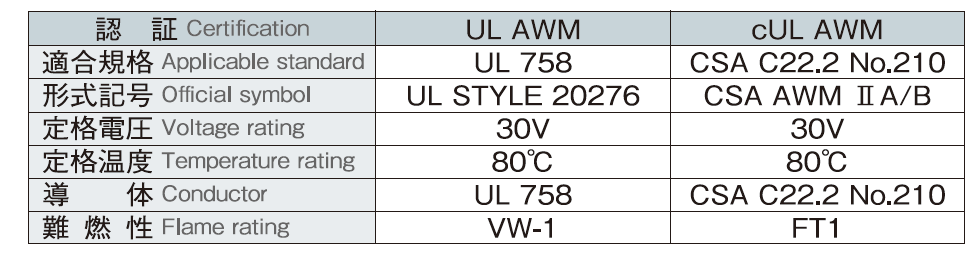

認証 Certification

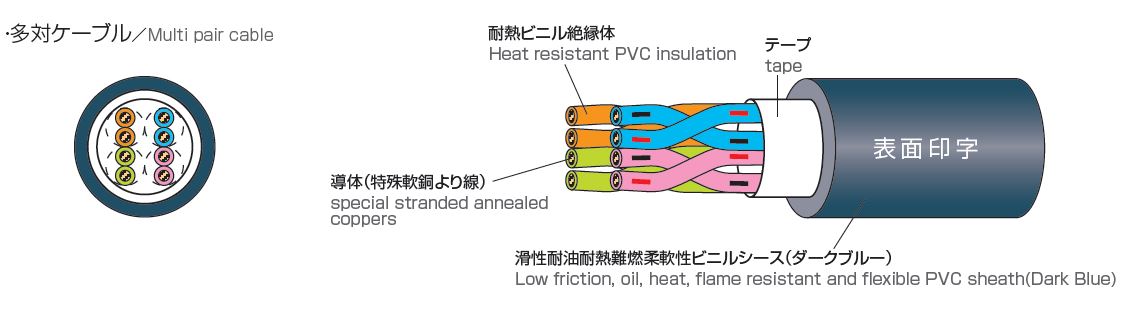

構造図 Construction figure 多対ケーブル/Multi pair cable

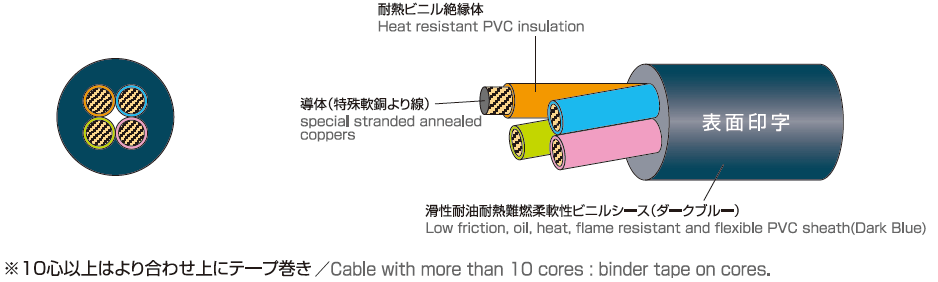

多心ケーブル/Multi core cable

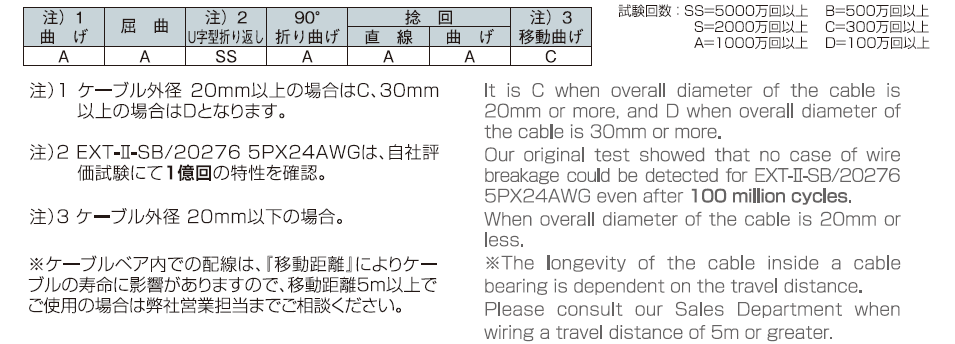

移動特性 Movement characteristic
表面印字 Surface marking
構造表
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1P | 28 | 0.0804 | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 3.1 | 10 | 235以下 | 10以上 | 500 | 2.5 | 在庫品 | ||
| 3C | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 3.2 | 15 | 230以下 | 10以上 | 500 | 2.1 | 在庫品 | ||||
| 2P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 4.0 | 20 | 235以下 | 10以上 | 500 | 2.0 | 在庫品 | ||||
| 3P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 4.5 | 25 | 235以下 | 10以上 | 500 | 1.7 | 在庫品 | ||||
| 4P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 4.8 | 25 | 235以下 | 10以上 | 500 | 1.5 | 在庫品 | ||||
| 5P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 5.2 | 30 | 235以下 | 10以上 | 500 | 1.4 | 在庫品 | ||||
| 6P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 5.7 | 35 | 235以下 | 10以上 | 500 | 1.3 | 受注生産品 | ||||
| 7P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 6.1 | 45 | 235以下 | 10以上 | 500 | 1.3 | 受注生産品 | ||||
| 8P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 6.5 | 50 | 235以下 | 10以上 | 500 | 1.2 | 受注生産品 | ||||
| 10P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 7.4 | 60 | 235以下 | 10以上 | 500 | 1.2 | 受注生産品 | ||||
| 12P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.85 | 8.7 | 80 | 235以下 | 10以上 | 500 | 1.1 | 受注生産品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1P | 26 | 0.128 | 30/0.08 | 0.51 | 0.23 | 0.97 | 0.9 | 3.8 | 18 | 143以下 | 10以上 | 500 | 2.7 | 在庫品 | ||
| 3C | 30/0.08 | 0.51 | 0.23 | 0.97 | 0.9 | 4 | 21 | 136以下 | 10以上 | 500 | 2.3 | 在庫品 | ||||
| 2P | 30/0.08 | 0.51 | 0.23 | 0.97 | 0.9 | 4.9 | 28 | 143以下 | 10以上 | 500 | 2.2 | 在庫品 | ||||
| 3P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1 | 5.7 | 36 | 143以下 | 10以上 | 500 | 1.9 | 在庫品 | ||||
| 4P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1 | 6.1 | 41 | 143以下 | 10以上 | 500 | 1.7 | 在庫品 | ||||
| 5P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1 | 6.6 | 48 | 143以下 | 10以上 | 500 | 1.6 | 在庫品 | ||||
| 6P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1 | 7.1 | 55 | 143以下 | 10以上 | 500 | 1.5 | 在庫品 | ||||
| 7P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1 | 7.6 | 65 | 143以下 | 10以上 | 500 | 1.4 | 在庫品 | ||||
| 8P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.1 | 8.3 | 75 | 143以下 | 10以上 | 500 | 1.4 | 在庫品 | ||||
| 10P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.1 | 8.4 | 85 | 143以下 | 10以上 | 500 | 1.2 | 在庫品 | ||||
| 12P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.1 | 9.2 | 95 | 143以下 | 10以上 | 500 | 1.2 | 在庫品 | ||||
| 15P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.1 | 10.1 | 115 | 143以下 | 10以上 | 500 | 1.1 | 在庫品 | ||||
| 20P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.2 | 11.3 | 150 | 143以下 | 10以上 | 500 | 1 | 在庫品 | ||||
| 25P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.2 | 12.8 | 180 | 143以下 | 10以上 | 500 | 0.96 | 在庫品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 24 | 0.204 | 48/0.08 | 0.75 | 0.23 | 1.21 | 0.9 | 4.3 | 25 | 97.9以下 | 10以上 | 500 | 4.4 | 在庫品 | ||
| 3C | 48/0.08 | 0.75 | 0.23 | 1.21 | 0.9 | 4.5 | 28 | 97.9以下 | 10以上 | 500 | 3.7 | 在庫品 | ||||
| 4C | 48/0.08 | 0.75 | 0.23 | 1.21 | 0.9 | 4.8 | 33 | 97.9以下 | 10以上 | 500 | 3.4 | 在庫品 | ||||
| 5C | 48/0.08 | 0.75 | 0.23 | 1.21 | 0.9 | 5.2 | 37 | 97.9以下 | 10以上 | 500 | 3.1 | 在庫品 | ||||
| 6C | 48/0.08 | 0.75 | 0.23 | 1.21 | 0.9 | 5.6 | 43 | 97.9以下 | 10以上 | 500 | 3 | 在庫品 | ||||
| 8C | 48/0.08 | 0.75 | 0.23 | 1.21 | 1 | 6.5 | 60 | 97.9以下 | 10以上 | 500 | 2.8 | 在庫品 | ||||
| 10C | 48/0.08 | 0.75 | 0.23 | 1.21 | 1 | 7.4 | 65 | 97.9以下 | 10以上 | 500 | 2.6 | 在庫品 | ||||
| 12C | 48/0.08 | 0.75 | 0.23 | 1.21 | 1 | 7.3 | 70 | 97.9以下 | 10以上 | 500 | 2.3 | 在庫品 | ||||
| 16C | 48/0.08 | 0.75 | 0.23 | 1.21 | 1 | 8 | 90 | 97.9以下 | 10以上 | 500 | 2.1 | 在庫品 | ||||
| 20C | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.1 | 8.9 | 110 | 97.9以下 | 10以上 | 500 | 2 | 在庫品 | ||||
| 30C | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.1 | 10.6 | 160 | 97.9以下 | 10以上 | 500 | 1.7 | 在庫品 | ||||
| 40C | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.2 | 12 | 205 | 97.9以下 | 10以上 | 500 | 1.6 | 在庫品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 22 | 0.324 | 72/0.08 | 0.9 | 0.23 | 1.36 | 0.9 | 4.6 | 29 | 62.2以下 | 10以上 | 500 | 5.7 | 在庫品 | ||
| 3C | 72/0.08 | 0.9 | 0.23 | 1.36 | 0.9 | 4.8 | 34 | 62.2以下 | 10以上 | 500 | 4.8 | 在庫品 | ||||
| 4C | 72/0.08 | 0.9 | 0.23 | 1.36 | 0.9 | 5.2 | 39 | 62.2以下 | 10以上 | 500 | 4.4 | 在庫品 | ||||
| 5C | 72/0.08 | 0.9 | 0.23 | 1.36 | 1 | 5.8 | 50 | 62.2以下 | 10以上 | 500 | 4.1 | 在庫品 | ||||
| 6C | 72/0.08 | 0.9 | 0.23 | 1.36 | 1 | 6.2 | 55 | 62.2以下 | 10以上 | 500 | 3.9 | 在庫品 | ||||
| 8C | 72/0.08 | 0.9 | 0.23 | 1.36 | 1 | 7.1 | 75 | 62.2以下 | 10以上 | 500 | 3.6 | 在庫品 | ||||
| 10C | 72/0.08 | 0.9 | 0.23 | 1.36 | 1 | 8 | 85 | 62.2以下 | 10以上 | 500 | 3.3 | 在庫品 | ||||
| 12C | 72/0.08 | 0.9 | 0.23 | 1.36 | 1 | 7.9 | 90 | 62.2以下 | 10以上 | 500 | 3 | 在庫品 | ||||
| 16C | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.1 | 8.9 | 120 | 62.2以下 | 10以上 | 500 | 2.8 | 在庫品 | ||||
| 20C | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.1 | 9.7 | 140 | 62.2以下 | 10以上 | 500 | 2.6 | 在庫品 | ||||
| 30C | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.2 | 11.8 | 210 | 62.2以下 | 10以上 | 500 | 2.3 | 在庫品 | ||||
| 40C | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.2 | 13.2 | 270 | 62.2以下 | 10以上 | 500 | 2.1 | 在庫品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 20 | 0.518 | 119/0.08 | 1.1 | 0.25 | 1.6 | 0.9 | 5.1 | 38 | 39.1以下 | 10以上 | 500 | 7.6 | 在庫品 | ||
| 3C | 119/0.08 | 1.1 | 0.25 | 1.6 | 0.9 | 5.3 | 44 | 39.1以下 | 10以上 | 500 | 6.4 | 在庫品 | ||||
| 4C | 119/0.08 | 1.1 | 0.25 | 1.6 | 1 | 6 | 55 | 39.1以下 | 10以上 | 500 | 5.9 | 在庫品 | ||||
| 5C | 119/0.08 | 1.1 | 0.25 | 1.6 | 1 | 6.4 | 65 | 39.1以下 | 10以上 | 500 | 5.4 | 在庫品 | ||||
| 6C | 119/0.08 | 1.1 | 0.25 | 1.6 | 1 | 6.9 | 75 | 39.1以下 | 10以上 | 500 | 5.2 | 在庫品 | ||||
| 8C | 119/0.08 | 1.1 | 0.25 | 1.6 | 1 | 7.9 | 100 | 39.1以下 | 10以上 | 500 | 4.8 | 在庫品 | ||||
| 10C | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.1 | 9.3 | 125 | 39.1以下 | 10以上 | 500 | 4.5 | 在庫品 | ||||
| 12C | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.1 | 9.1 | 130 | 39.1以下 | 10以上 | 500 | 4.1 | 在庫品 | ||||
| 16C | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.1 | 10 | 165 | 39.1以下 | 10以上 | 500 | 3.7 | 在庫品 | ||||
| 20C | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.2 | 11.2 | 210 | 39.1以下 | 10以上 | 500 | 3.4 | 在庫品 | ||||
| 24C | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.2 | 12.3 | 250 | 39.1以下 | 10以上 | 500 | 3.3 | 在庫品 | ||||
| 30C | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.2 | 13.5 | 305 | 39.1以下 | 10以上 | 500 | 3 | 在庫品 | ||||
| 40C | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.3 | 15.2 | 395 | 39.1以下 | 10以上 | 500 | 2.7 | 在庫品 | ||||
※上記UL、CSA規格の耐電圧試験の他に500V/5分間の試験に適合しています。
- 在庫品
- 通常在庫品。
- メーカー在庫品
- メーカーでの通常在庫品。
- 受注生産品
- 受注後の生産対応。
- 在庫切れ
- 一時的に在庫切れ品。入荷時期は未定です。
- 在庫僅少
- 在庫が無くなり次第、受注生産品へ切替わります。
- 販売終了
- 在庫が無くなり次第、販売終了となります。
