ネツタフ115(S)HKIV
- カテゴリ
- その他ケーブル
- メーカー
- タツタ電線
- 特徴
- 耐熱性
商品説明
通常の耐熱ビニル絶縁電線（HKIV）は耐熱75℃ですが、ネツタフ115(S)HKIVは耐熱115℃を実現しました。
耐熱温度が高いため、周囲温度が上昇し易い箇所へ配線として、またそれ以外の箇所でも許容電流を多くとれるため、より安全にご使用いただけます。
■特徴
・導体最高許容温度115℃
・条件によりサイズダウン可能(KIV比較)
・色識別
・RoHS2規制物質非含有品
・使い易い箱梱包

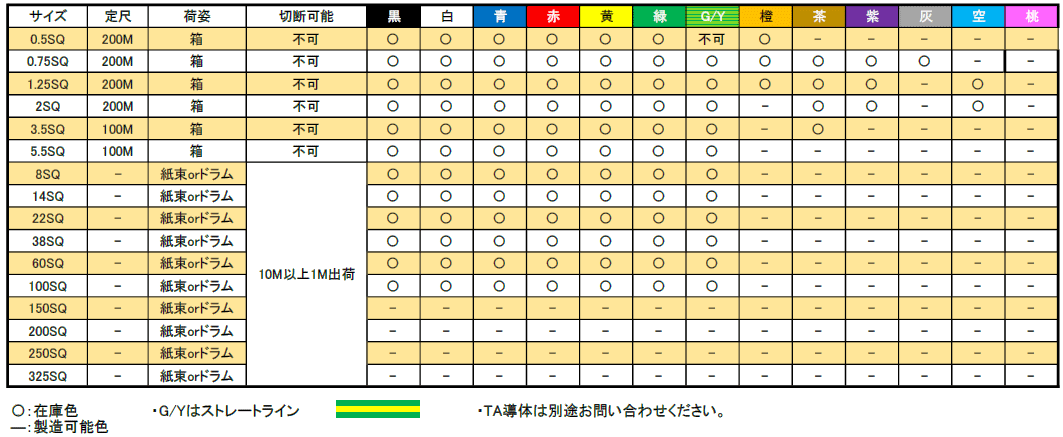

■対応色
黒、 白、 赤、 緑、 黄、 青、 緑/黄、 紫、 茶、 橙、 水、 灰、 桃

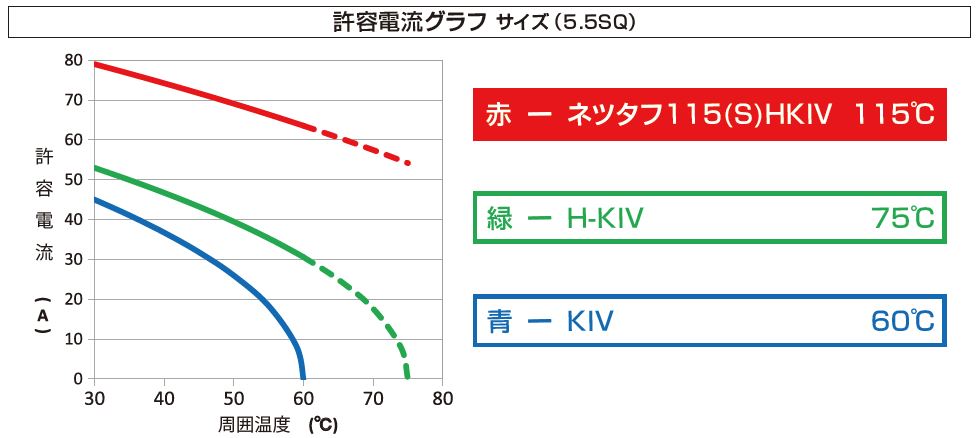

耐熱115℃
豊富なサイズ・色をラインナップ

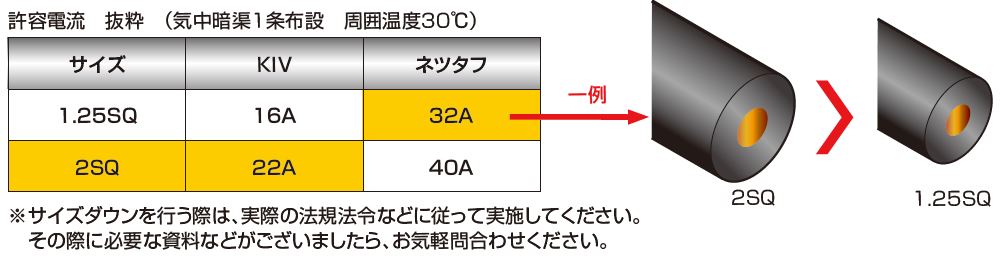

耐熱115℃により、許容電流を高くとることができるため、サイズダウンの検討も可能です。

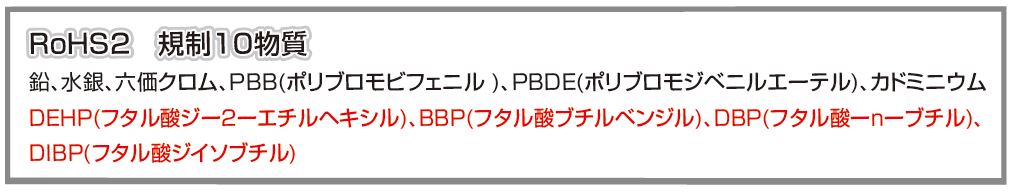

RoHS2規制物質非含有品

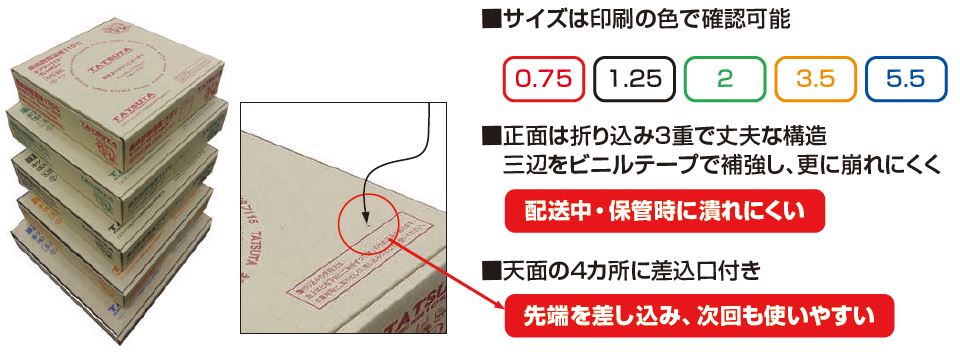

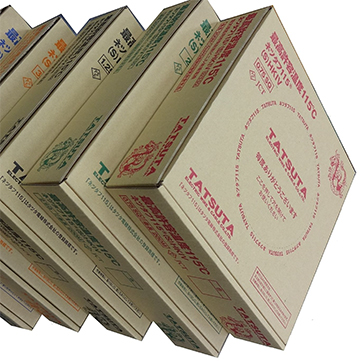

箱梱包 0.75SQ～5.5SQ
構造表
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 0.75 | 30/0.18 | 1.1 | 0.8 | 2.7 | 13 | 24.4 以下 | 50 以上 | 3000 | 23 | 在庫品 | |||||
| 1C | 1.25 | 50/0.18 | 1.5 | 0.8 | 3.1 | 19 | 14.7 以下 | 50 以上 | 3000 | 32 | 在庫品 | |||||
| 1C | 2 | 37/0.26 | 1.8 | 0.8 | 3.4 | 27 | 9.5 以下 | 50 以上 | 3000 | 40 | 在庫品 | |||||
| 1C | 3.5 | 45/0.32 | 2.5 | 0.8 | 4.1 | 44 | 5.09 以下 | 50 以上 | 3000 | 60 | 在庫品 | |||||
| 1C | 5.5 | 70/0.32 | 3.1 | 1 | 5.1 | 70 | 3.27 以下 | 50 以上 | 3000 | 79 | メーカー在庫 | |||||
| 1C | 8 | 50/0.45 | 3.7 | 1.2 | 6.1 | 100 | 2.32 以下 | 50 以上 | 3000 | 97 | メーカー在庫 | |||||
| 1C | 14 | 88/0.45 | 4.9 | 1.4 | 7.7 | 165 | 1.32 以下 | 40 以上 | 3000 | 145 | メーカー在庫 | |||||
| 1C | 22 | 7/20/0.45 | 7.0 | 1.6 | 10.5 | 275 | 0.844 以下 | 40 以上 | 3000 | 180 | メーカー在庫 | |||||
| 1C | 38 | 7/34/0.45 | 9.1 | 1.8 | 13 | 450 | 0.496 以下 | 40 以上 | 3000 | 255 | メーカー在庫 | |||||
| 1C | 50 | 19/16/0.45 | 10.4 | 1.8 | 14 | 550 | 0.389 以下 | 40 以上 | 3000 | 受注生産品 | ||||||
| 1C | 60 | 19/20/0.45 | 11.6 | 1.8 | 15.5 | 680 | 0.311 以下 | 30 以上 | 3000 | 345 | メーカー在庫 | |||||
| 1C | 80 | 19/27/0.45 | 13.5 | 2 | 17.5 | 910 | 0.23 以下 | 30 以上 | 3000 | 受注生産品 | ||||||
| 1C | 100 | 19/34/0.45 | 15.2 | 2 | 19.5 | 1130 | 0.183 以下 | 30 以上 | 3000 | 495 | メーカー在庫 | |||||
| 1C | 150 | 27/34/0.45 | 18.7 | 2.2 | 24 | 1580 | 0.129 以下 | 20 以上 | 3000 | 625 | 受注生産品 | |||||
| 1C | 200 | 37/34/0.45 | 21.2 | 2.4 | 26 | 2130 | 0.0939 以下 | 20 以上 | 3000 | 760 | 受注生産品 | |||||
| 1C | 250 | 37/42/0.45 | 23.6 | 2.4 | 29 | 2580 | 0.076 以下 | 20 以上 | 3000 | 870 | 受注生産品 | |||||
| 1C | 325 | 37/55/0.45 | 27.0 | 2.6 | 33 | 3360 | 0.0581 以下 | 20 以上 | 3000 | 1030 | 受注生産品 | |||||
※ 許容電流は、周囲温度30℃、周波数60Hz、気中暗渠1条布設の場合です。
TA導体品の許容電流については、別途お問い合わせください。
※ 構造表中の温度は、最高使用温度です。
- 在庫品
- 通常在庫品。
- メーカー在庫品
- メーカーでの通常在庫品。
- 受注生産品
- 受注後の生産対応。
- 在庫切れ
- 一時的に在庫切れ品。入荷時期は未定です。
- 在庫僅少
- 在庫が無くなり次第、受注生産品へ切替わります。
- 販売終了
- 在庫が無くなり次第、販売終了となります。
