EXT-3D-SB/CL3X/2517 300V LF
- カテゴリ
- ロボットケーブル
- メーカー
- 太陽ケーブルテック
- 絶縁体
- 高弾性TPE絶縁体
- 特徴
- 難燃性, 耐熱性, 耐油性, 耐摩耗, 柔軟性, 耐屈曲性, 耐捻回性, 耐ノイズ, 屋内, 可動部, ケーブルベア, シールド
商品説明
【用途】
・捻りの加わる多関節部等の配線に最適
（捻回試験 2000万回以上）
・ケーブルベア配線にも使用可
（ケーブルベア試験 2000万回以上）
・リスティングの一つであるCL3Xを取得しNFPA70, 79に対応
・定格300V、105℃のUL, cUL共用シールド付ロボットケーブル
（カテゴリー：AVLV2, AVLV8, QPTZ）
【特徴】
・導体に極細導体を使用
・絶縁体に高曲げ弾性・耐熱TPE樹脂を使用
・シースに高耐油・耐熱PVCを使用
・シースに高滑性材料を使用
・UL VW-1, cUL FT1の難燃対応
【採用実績】
食品機械、搬送装置、半導体製造装置、工作機械、ロボット、包装機械...etc

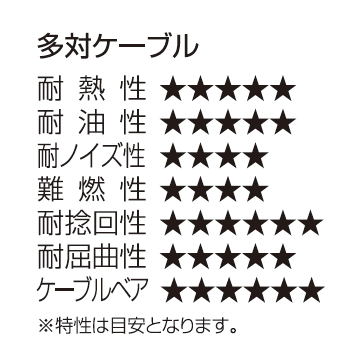

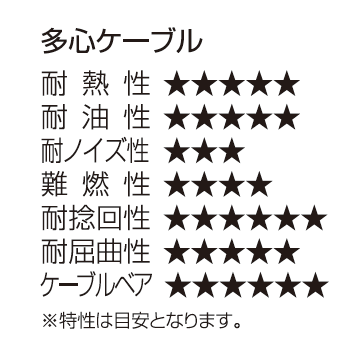

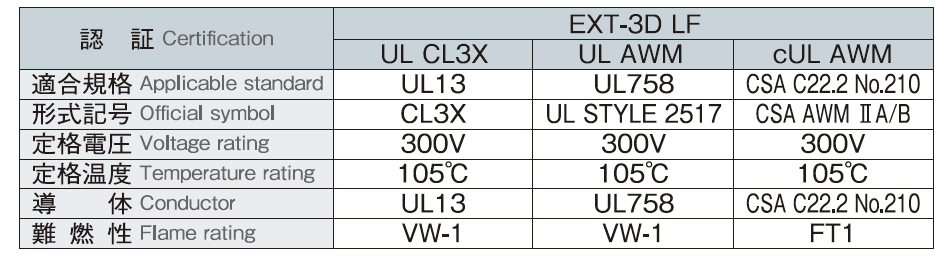

認証 Certification

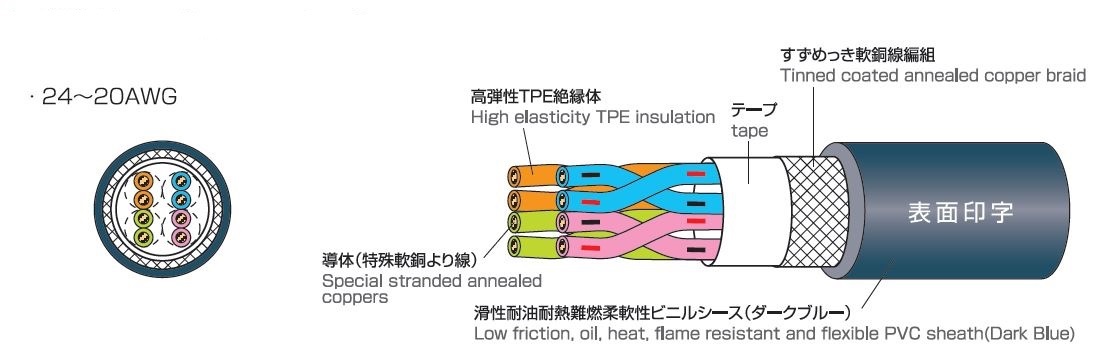

構造図 Construction figure 24AWG～20AWG

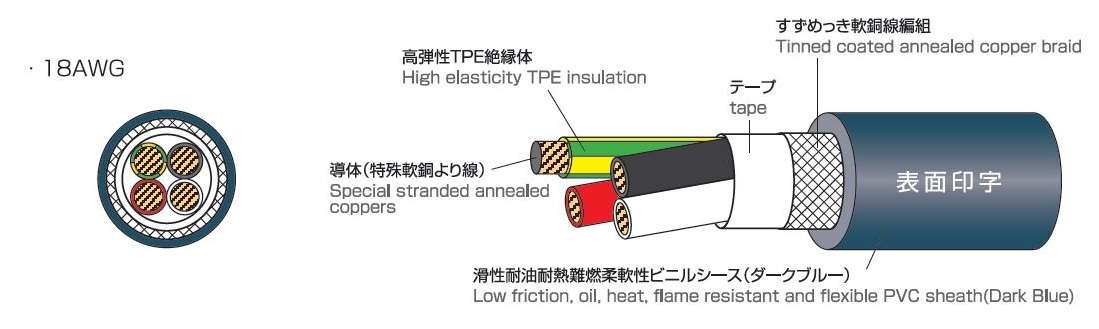

18AWG
表面印字 Surface marking

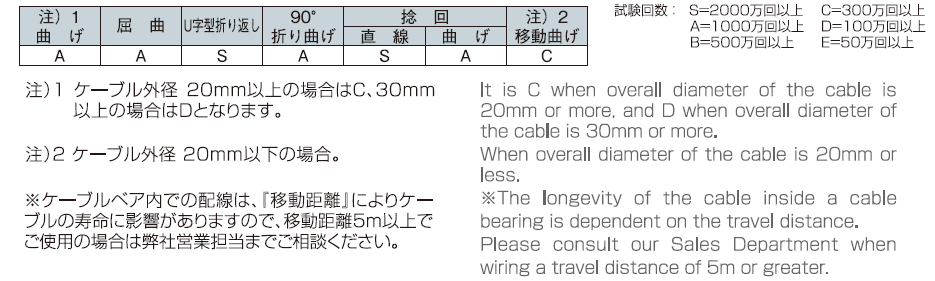

移動特性 Movement characteristic
構造表
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1P | 24 | 0.204 | 41/0.08 | 0.59 | 0.2 | 0.99 | 0.9 | 4.4 | 26 | 91.1以下 | 100以上 | 2000 | 5.4 | 在庫品 | ||
| 3C | 41/0.08 | 0.59 | 0.2 | 0.99 | 0.9 | 4.5 | 30 | 89.3以下 | 100以上 | 2000 | 4.6 | 在庫品 | ||||
| 2P | 41/0.08 | 0.59 | 0.2 | 0.99 | 0.9 | 5.4 | 40 | 91.1以下 | 100以上 | 2000 | 4.3 | 在庫品 | ||||
| 3P | 41/0.08 | 0.59 | 0.2 | 0.99 | 0.9 | 6 | 49 | 91.1以下 | 100以上 | 2000 | 3.7 | 在庫品 | ||||
| 4P | 41/0.08 | 0.59 | 0.2 | 0.99 | 0.9 | 6.5 | 60 | 91.1以下 | 100以上 | 2000 | 3.3 | 在庫品 | ||||
| 5P | 41/0.08 | 0.59 | 0.2 | 0.99 | 0.9 | 6.9 | 70 | 91.1以下 | 100以上 | 2000 | 3.1 | 在庫品 | ||||
| 7P | 41/0.08 | 0.59 | 0.2 | 0.99 | 0.9 | 8 | 90 | 91.1以下 | 100以上 | 2000 | 2.8 | 在庫品 | ||||
| 8P | 41/0.08 | 0.59 | 0.2 | 0.99 | 1.1 | 8.9 | 105 | 91.1以下 | 100以上 | 2000 | 2.7 | 在庫品 | ||||
| 10P | 41/0.08 | 0.59 | 0.2 | 0.99 | 1.1 | 10 | 130 | 91.1以下 | 100以上 | 2000 | 2.5 | 在庫品 | ||||
| 1P | 22 | 0.324 | 65/0.08 | 0.75 | 0.2 | 1.15 | 0.9 | 4.7 | 31 | 57.6以下 | 100以上 | 2000 | 7.1 | 在庫品 | ||
| 3C | 65/0.08 | 0.75 | 0.2 | 1.15 | 0.9 | 4.9 | 37 | 56.5以下 | 100以上 | 2000 | 6 | 在庫品 | ||||
| 2P | 65/0.08 | 0.75 | 0.2 | 1.15 | 0.9 | 5.9 | 50 | 57.6以下 | 100以上 | 2000 | 5.6 | 在庫品 | ||||
| 3P | 65/0.08 | 0.75 | 0.2 | 1.15 | 0.9 | 6.6 | 60 | 57.6以下 | 100以上 | 2000 | 4.9 | 在庫品 | ||||
| 4P | 65/0.08 | 0.75 | 0.2 | 1.15 | 0.9 | 7.1 | 70 | 57.6以下 | 100以上 | 2000 | 4.4 | 在庫品 | ||||
| 5P | 65/0.08 | 0.75 | 0.2 | 1.15 | 0.9 | 7.7 | 85 | 57.6以下 | 100以上 | 2000 | 4.1 | 在庫品 | ||||
| 7P | 65/0.08 | 0.75 | 0.2 | 1.15 | 1.1 | 9.3 | 120 | 57.6以下 | 100以上 | 2000 | 3.7 | 在庫品 | ||||
| 8P | 65/0.08 | 0.75 | 0.2 | 1.15 | 1.1 | 10 | 140 | 57.6以下 | 100以上 | 2000 | 3.6 | 在庫品 | ||||
| 10P | 65/0.08 | 0.75 | 0.2 | 1.15 | 1.2 | 11.4 | 175 | 57.6以下 | 100以上 | 2000 | 3.3 | 在庫品 | ||||
| 1P | 20 | 0.518 | 108/0.08 | 0.96 | 0.2 | 1.36 | 0.9 | 5.1 | 38 | 35.7以下 | 100以上 | 2000 | 9.4 | 在庫品 | ||
| 3C | 108/0.08 | 0.96 | 0.2 | 1.36 | 0.9 | 5.3 | 47 | 35.0以下 | 100以上 | 2000 | 8 | 在庫品 | ||||
| 2P | 108/0.08 | 0.96 | 0.2 | 1.36 | 0.9 | 6.6 | 65 | 35.7以下 | 100以上 | 2000 | 7.5 | 在庫品 | ||||
| 3P | 108/0.08 | 0.96 | 0.2 | 1.36 | 0.9 | 7.4 | 80 | 35.7以下 | 100以上 | 2000 | 6.4 | 在庫品 | ||||
| 4P | 108/0.08 | 0.96 | 0.2 | 1.36 | 0.9 | 8 | 100 | 35.7以下 | 100以上 | 2000 | 5.9 | 在庫品 | ||||
| 5P | 108/0.08 | 0.96 | 0.2 | 1.36 | 1.1 | 9 | 125 | 35.7以下 | 100以上 | 2000 | 5.5 | 在庫品 | ||||
| 7P | 108/0.08 | 0.96 | 0.2 | 1.36 | 1.1 | 10.5 | 170 | 35.7以下 | 100以上 | 2000 | 4.9 | 在庫品 | ||||
| 8P | 108/0.08 | 0.96 | 0.2 | 1.36 | 1.2 | 11.5 | 195 | 35.7以下 | 100以上 | 2000 | 4.8 | 在庫品 | ||||
| 10P | 108/0.08 | 0.96 | 0.2 | 1.36 | 1.2 | 12.9 | 240 | 35.7以下 | 100以上 | 2000 | 4.5 | 在庫品 | ||||
| 2C | 18 | 0.823 | 168/0.08 | 1.31 | 0.3 | 1.91 | 0.9 | 6.2 | 60 | 22.3以下 | 100以上 | 2000 | 13 | 在庫品 | ||
| 3C | 168/0.08 | 1.31 | 0.3 | 1.91 | 0.9 | 6.5 | 70 | 22.3以下 | 100以上 | 2000 | 13 | 在庫品 | ||||
| 4C | 168/0.08 | 1.31 | 0.3 | 1.91 | 0.9 | 7 | 80 | 22.3以下 | 100以上 | 2000 | 11 | 在庫品 | ||||
※許容電流値はJCS0168に基づき算出しております。
リスティング認証のCL3Xとしてみた場合、NFPA79により許容電流値が設定されておりますのでご留意下さい。
- 在庫品
- 通常在庫品。
- メーカー在庫品
- メーカーでの通常在庫品。
- 受注生産品
- 受注後の生産対応。
- 在庫切れ
- 一時的に在庫切れ品。入荷時期は未定です。
- 在庫僅少
- 在庫が無くなり次第、受注生産品へ切替わります。
- 販売終了
- 在庫が無くなり次第、販売終了となります。
