UE/SSX1015 LF
- カテゴリ
- グローバルケーブル
- メーカー
- 太陽ケーブルテック
- 絶縁体
- 耐熱柔軟性ビニル絶縁体

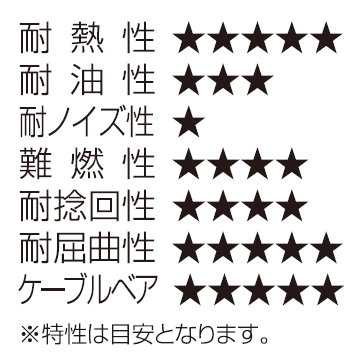

- 特徴
- 難燃性, 耐熱性, 柔軟性, 耐屈曲性, 耐捻回性, 屋内, 可動部, ケーブルベア
商品説明
【用途】
・柔軟性に優れており狭小箇所での配線に最適
・工作機械等の中低速可動のケーブルベア配線にも使用可
・ケーブルベア試験 1000万回以上
・定格600V、105℃のUL, cUL共用機器内配線用絶縁電線
（カテゴリー：AVLV2, AVLV8）
・CEマーキング適合宣言製品（TÜV認定品）
（TÜV証明書No.J2050493）
【特徴】
・導体に特殊極細導体を使用
・絶縁体に高柔軟性耐熱PVCを使用
・UL VW-1, cUL FT1の難燃対応

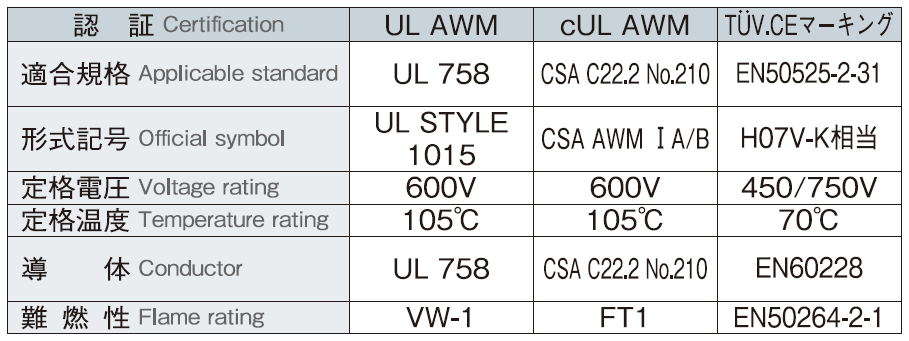

認証 Certification

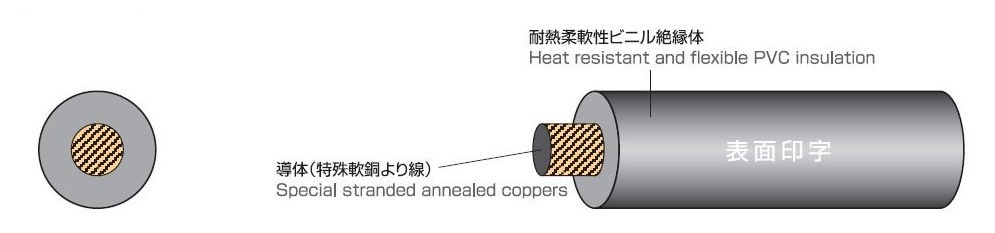

構造図 Construction figure
表面印字 Surface marking

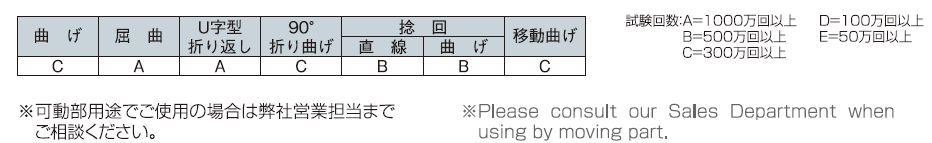

移動特性 Movement characteristic

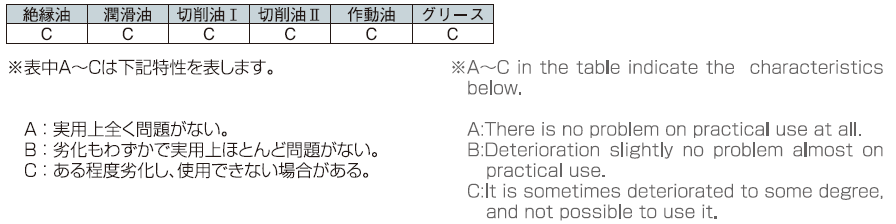

耐油性 Oil resistance
構造表
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 14 | 2.08 | 7/60/0.08 | 2.07 | 0.85 | 3.8 | - | - | 30 | 8.62以下 | 50以上 | 2000 | 35(*28) | 在庫品 | ||
| 1C | 12 | 3.3 | 7/63/0.10 | 2.65 | 0.85 | 4.4 | - | - | 46 | 5.43以下 | 50以上 | 2000 | 48(*38) | 在庫品 | ||
| 1C | 10 | 5.26 | 7/99/0.10 | 3.3 | 0.85 | 5 | - | - | 65 | 3.30以下 | 50以上 | 2000 | 66(*52) | 在庫品 | ||
*()内の許容電流値は移動用として使用する場合の参考値です。
- 在庫品
- 通常在庫品。
- メーカー在庫品
- メーカーでの通常在庫品。
- 受注生産品
- 受注後の生産対応。
- 在庫切れ
- 一時的に在庫切れ品。入荷時期は未定です。
- 在庫僅少
- 在庫が無くなり次第、受注生産品へ切替わります。
- 販売終了
- 在庫が無くなり次第、販売終了となります。
