EXT-Ⅱ-SB/20276 LF
- カテゴリ
- グローバルケーブル
- メーカー
- 太陽ケーブルテック
- 絶縁体
- 耐熱ビニル絶縁体
- 特徴
- 難燃性, 耐熱性, 耐油性, 耐摩耗, 柔軟性, 耐屈曲性, 超耐屈曲性, 耐捻回性, 耐ノイズ, 屋内, 可動部, ケーブルベア, シールド
商品説明
【用途】
・高速可動のケーブルベア配線に最適
・ケーブルベア試験 5000万回以上（実力1億回以上）
・定格30V、80℃のUL, cUL共用ロボットケーブル
（カテゴリー：AVLV2, AVLV8)
【特徴】
・導体に特殊極細導体を使用
・絶縁体に高滑性・耐熱PVCを使用
・シースに高耐油・耐熱PVCを使用
・シースに高滑性材料を使用
・UL VW-1, cUL FT1の難燃対応
認証 Certification

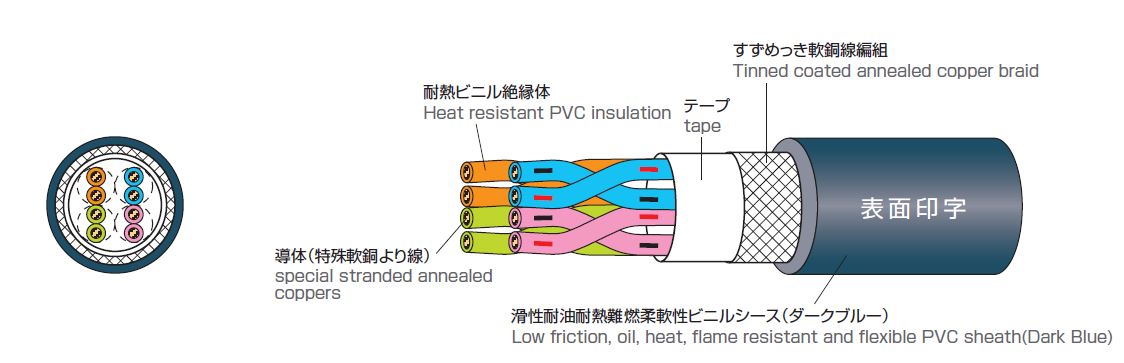

構造図 Construction figure

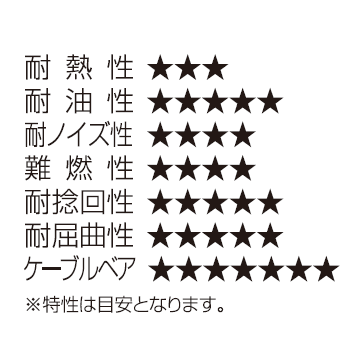

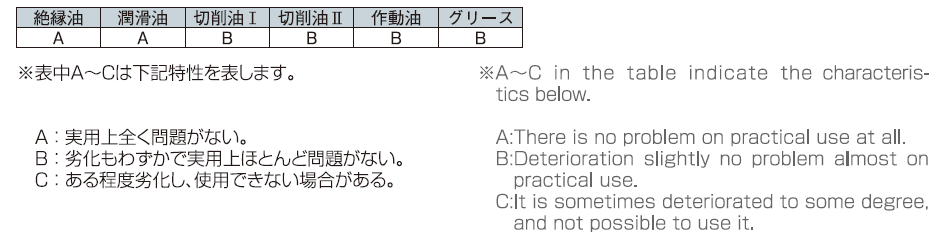

耐油性 Oil resistance
表面印字 Surface marking
移動特性 Movement characteristic
構造表
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1P | 28 | 0.0804 | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 3.6 | 20 | 235以下 | 10以上 | 500 | 2.6 | 受注生産品 | ||
| 2P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 4.5 | 30 | 235以下 | 10以上 | 500 | 2.0 | 在庫品 | ||||
| 3P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 5.0 | 35 | 235以下 | 10以上 | 500 | 1.8 | 在庫品 | ||||
| 4P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 5.3 | 40 | 235以下 | 10以上 | 500 | 1.6 | 在庫品 | ||||
| 5P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 5.7 | 45 | 235以下 | 10以上 | 500 | 1.5 | 在庫品 | ||||
| 6P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 6.2 | 50 | 235以下 | 10以上 | 500 | 1.4 | 受注生産品 | ||||
| 7P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 6.6 | 60 | 235以下 | 10以上 | 500 | 1.3 | 受注生産品 | ||||
| 8P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 7.0 | 65 | 235以下 | 10以上 | 500 | 1.3 | 受注生産品 | ||||
| 10P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.85 | 8.3 | 85 | 235以下 | 10以上 | 500 | 1.2 | 受注生産品 | ||||
| 12P | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.85 | 9.3 | 110 | 235以下 | 10以上 | 500 | 1.2 | 受注生産品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1P | 26 | 0.128 | 30/0.08 | 0.51 | 0.23 | 0.97 | 0.9 | 4.4 | 27 | 143以下 | 10以上 | 500 | 2.8 | 在庫品 | ||
| 2P | 30/0.08 | 0.51 | 0.23 | 0.97 | 0.9 | 5.5 | 41 | 143以下 | 10以上 | 500 | 2.2 | 在庫品 | ||||
| 3P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1 | 6.3 | 50 | 143以下 | 10以上 | 500 | 1.9 | 在庫品 | ||||
| 4P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1 | 6.7 | 55 | 143以下 | 10以上 | 500 | 1.7 | 在庫品 | ||||
| 5P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1 | 7.2 | 65 | 143以下 | 10以上 | 500 | 1.6 | 在庫品 | ||||
| 6P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1 | 7.7 | 75 | 143以下 | 10以上 | 500 | 1.5 | 在庫品 | ||||
| 7P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1 | 8.2 | 85 | 143以下 | 10以上 | 500 | 1.4 | 在庫品 | ||||
| 8P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.1 | 8.9 | 105 | 143以下 | 10以上 | 500 | 1.4 | 在庫品 | ||||
| 10P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.1 | 9 | 110 | 143以下 | 10以上 | 500 | 1.2 | 在庫品 | ||||
| 12P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.1 | 9.9 | 125 | 143以下 | 10以上 | 500 | 1.2 | 在庫品 | ||||
| 15P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.1 | 10.8 | 150 | 143以下 | 10以上 | 500 | 1.1 | 在庫品 | ||||
| 20P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.2 | 12 | 195 | 143以下 | 10以上 | 500 | 1 | 在庫品 | ||||
| 25P | 30/0.08 | 0.51 | 0.23 | 0.97 | 1.2 | 13.6 | 230 | 143以下 | 10以上 | 500 | 0.98 | 在庫品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1P | 24 | 0.204 | 48/0.08 | 0.75 | 0.23 | 1.21 | 0.9 | 4.9 | 33 | 97.9以下 | 10以上 | 500 | 4.5 | 在庫品 | ||
| 2P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1 | 6.4 | 55 | 97.9以下 | 10以上 | 500 | 3.6 | 在庫品 | ||||
| 3P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1 | 7.1 | 65 | 97.9以下 | 10以上 | 500 | 3.1 | 在庫品 | ||||
| 4P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1 | 7.7 | 80 | 97.9以下 | 10以上 | 500 | 2.8 | 在庫品 | ||||
| 5P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.1 | 8.5 | 90 | 97.9以下 | 10以上 | 500 | 2.6 | 在庫品 | ||||
| 6P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.1 | 9.1 | 105 | 97.9以下 | 10以上 | 500 | 2.4 | 在庫品 | ||||
| 7P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.1 | 9.7 | 120 | 97.9以下 | 10以上 | 500 | 2.3 | 在庫品 | ||||
| 8P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.1 | 10.5 | 140 | 97.9以下 | 10以上 | 500 | 2.3 | 在庫品 | ||||
| 10P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.1 | 10.5 | 150 | 97.9以下 | 10以上 | 500 | 2 | 在庫品 | ||||
| 12P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.2 | 11.8 | 175 | 97.9以下 | 10以上 | 500 | 1.9 | 在庫品 | ||||
| 15P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.2 | 12.9 | 210 | 97.9以下 | 10以上 | 500 | 1.8 | 在庫品 | ||||
| 20P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.3 | 14.4 | 275 | 97.9以下 | 10以上 | 500 | 1.6 | 在庫品 | ||||
| 25P | 48/0.08 | 0.75 | 0.23 | 1.21 | 1.4 | 16.4 | 335 | 62.2以下 | 10以上 | 500 | 1.5 | 在庫品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1P | 22 | 0.324 | 72/0.08 | 0.9 | 0.23 | 1.36 | 0.9 | 5.2 | 38 | 62.2以下 | 10以上 | 500 | 5.8 | 在庫品 | ||
| 2P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1 | 6.8 | 65 | 62.2以下 | 10以上 | 500 | 4.6 | 在庫品 | ||||
| 3P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1 | 7.6 | 80 | 62.2以下 | 10以上 | 500 | 4 | 在庫品 | ||||
| 4P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1 | 8.2 | 95 | 62.2以下 | 10以上 | 500 | 3.6 | 在庫品 | ||||
| 5P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.1 | 9.1 | 115 | 62.2以下 | 10以上 | 500 | 3.4 | 在庫品 | ||||
| 6P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.1 | 9.9 | 135 | 62.2以下 | 10以上 | 500 | 3.2 | 在庫品 | ||||
| 7P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.1 | 10.6 | 150 | 62.2以下 | 10以上 | 500 | 3 | 在庫品 | ||||
| 8P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.2 | 11.5 | 175 | 62.2以下 | 10以上 | 500 | 2.9 | 在庫品 | ||||
| 10P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.2 | 11.6 | 190 | 62.2以下 | 10以上 | 500 | 2.7 | 在庫品 | ||||
| 12P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.2 | 12.7 | 220 | 62.2以下 | 10以上 | 500 | 2.5 | 在庫品 | ||||
| 15P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.3 | 14.3 | 280 | 62.2以下 | 10以上 | 500 | 2.4 | 在庫品 | ||||
| 20P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.4 | 15.9 | 355 | 39.1以下 | 10以上 | 500 | 2.1 | 在庫品 | ||||
| 25P | 72/0.08 | 0.9 | 0.23 | 1.36 | 1.4 | 17.8 | 430 | 39.1以下 | 10以上 | 500 | 2 | 在庫品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1P | 20 | 0.518 | 119/0.08 | 1.1 | 0.25 | 1.6 | 1 | 5.9 | 50 | 39.1以下 | 10以上 | 500 | 7.7 | 在庫品 | ||
| 2P | 119/0.08 | 1.1 | 0.25 | 1.6 | 1 | 7.6 | 85 | 39.1以下 | 10以上 | 500 | 6.2 | 在庫品 | ||||
| 3P | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.1 | 8.7 | 110 | 39.1以下 | 10以上 | 500 | 5.3 | 在庫品 | ||||
| 4P | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.1 | 9.4 | 130 | 39.1以下 | 10以上 | 500 | 4.8 | 在庫品 | ||||
| 5P | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.1 | 10.3 | 160 | 39.1以下 | 10以上 | 500 | 4.5 | 在庫品 | ||||
| 6P | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.2 | 11.3 | 180 | 39.1以下 | 10以上 | 500 | 4.2 | 在庫品 | ||||
| 8P | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.2 | 13 | 235 | 39.1以下 | 10以上 | 500 | 3.9 | 在庫品 | ||||
| 10P | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.2 | 13.2 | 270 | 39.1以下 | 10以上 | 500 | 3.5 | 在庫品 | ||||
| 15P | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.4 | 16.4 | 400 | 39.1以下 | 10以上 | 500 | 3.1 | 在庫品 | ||||
| 20P | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.4 | 18.1 | 495 | 39.1以下 | 10以上 | 500 | 2.8 | 在庫品 | ||||
| 25P | 119/0.08 | 1.1 | 0.25 | 1.6 | 1.5 | 20.6 | 615 | 39.1以下 | 10以上 | 500 | 2.6 | 在庫品 | ||||
※上記UL、CSA規格の耐電圧試験の他に500V/5分間の試験に適合しています。
