KVC-43ZSB

KVC-43ZSB

  • KVC-43ZSB
  • KVC-43ZSB
  • ULレコグニッション
  • CULレコグニッション
  • RoHS
カテゴリ
ロボットケーブル
メーカー
倉茂電工
絶縁体
耐熱性ビニル混合物

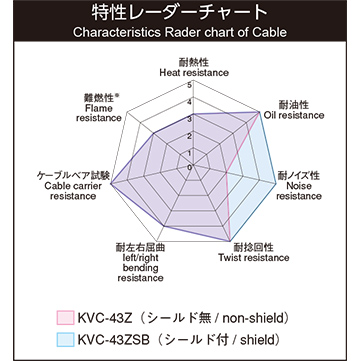

特徴
難燃性, 耐熱性, 耐候性, 耐油性, 耐屈曲性, 耐捻回性, 耐ノイズ, 屋内, 可動部, ケーブルベア, シールド

商品説明

【用 途】
ケーブルベアへの配線(低速用)
耐ノイズ性要求箇所への配線

【特 長】
耐ノイズ性
編組導体・耐屈曲性
シースつや消し

【使用温度範囲】
固定時 / Fixed:-30 ～ 75℃ ※
可動時 / Flexing:0 ～ 75℃
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください

【曲げ半径】
固定時:ケーブル外径の 4 倍以上推奨
可動時:ケーブル外径の 7.5 倍以上推奨

【RoHS 指令】
適合

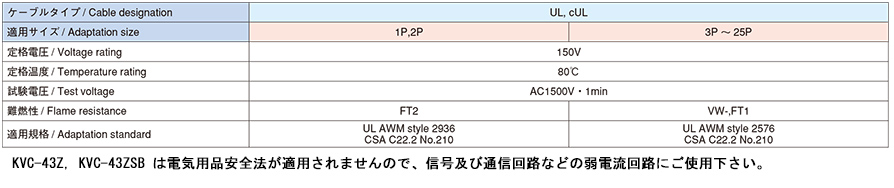

テクニカルデータ

テクニカルデータ

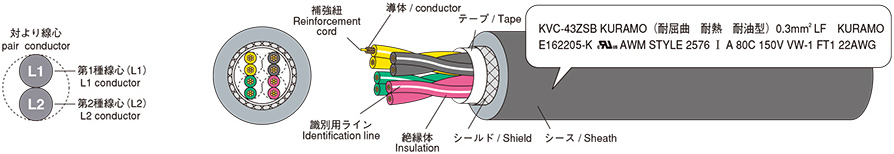

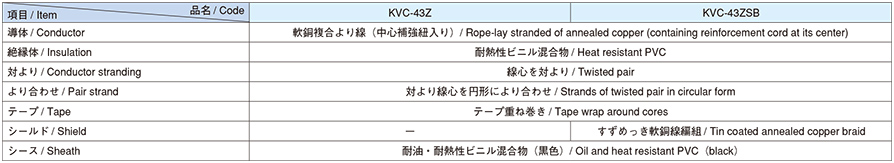

構造概略

構造概略

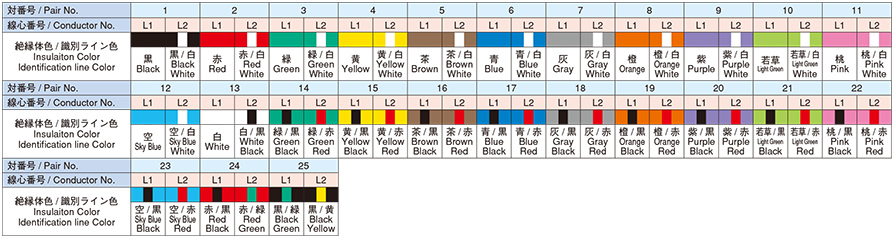

線心識別

線心識別

例示(KVCー43ZSB 4P × 0.3SQ(22AWG))

例示(KVCー43ZSB 4P × 0.3SQ(22AWG))

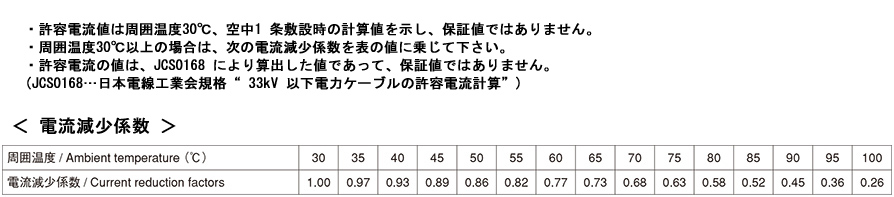

許容電流について

許容電流について

構造表

心数
対数		 導体 絶縁体 シース(外被) 概算
質量
(kg/km)		 電気特性 許容
電流
(A)		 在庫 備考
サイズ
(AWG)		 サイズ
(mm2) 		サイズ
(mm)		 構成
(本/mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
1P 24 0.2 6/8/0.08 0.8 0.3 1.4 0.7 4.8 30 90.1 10 1500 6 受注生産品
2P 6/8/0.08 0.8 0.3 1.4 1 7.7 65 90.1 10 1500 6 受注生産品
3P 6/8/0.08 0.8 0.3 1.4 1 8.4 80 90.1 10 1500 5 受注生産品
4P 6/8/0.08 0.8 0.3 1.4 1 9.1 95 90.1 10 1500 4 受注生産品
5P 6/8/0.08 0.8 0.3 1.4 1 9.8 110 90.1 10 1500 4 受注生産品
6P 6/8/0.08 0.8 0.3 1.4 1 11 125 90.1 10 1500 4 受注生産品
7P 6/8/0.08 0.8 0.3 1.4 1 11.5 140 90.1 10 1500 4 受注生産品
8P 6/8/0.08 0.8 0.3 1.4 1 12.5 155 90.1 10 1500 4 受注生産品
9P 6/8/0.08 0.8 0.3 1.4 1 13 175 90.1 10 1500 3 受注生産品
10P 6/8/0.08 0.8 0.3 1.4 1.1 14 200 90.1 10 1500 3 受注生産品
12P 6/8/0.08 0.8 0.3 1.4 1.2 16 245 90.1 10 1500 3 受注生産品
15P 6/8/0.08 0.8 0.3 1.4 1.2 15.5 250 90.1 10 1500 3 受注生産品
20P 6/8/0.08 0.8 0.3 1.4 1.3 17.5 320 90.1 10 1500 3 受注生産品
25P 6/8/0.08 0.8 0.3 1.4 1.4 20 395 90.1 10 1500 2 受注生産品
心数
対数		 導体 絶縁体 シース(外被) 概算
質量
(kg/km)		 電気特性 許容
電流
(A)		 在庫 備考
サイズ
(AWG)		 サイズ
(mm2) 		サイズ
(mm)		 構成
(本/mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
1P 22 0.3 6/12/0.08 0.95 0.3 1.55 0.7 5.1 35 56.9 10 1500 8 受注生産品
2P 6/12/0.08 0.95 0.3 1.55 1 8.2 80 56.9 10 1500 7 受注生産品
3P 6/12/0.08 0.95 0.3 1.55 1 8.9 95 56.9 10 1500 6 受注生産品
4P 6/12/0.08 0.95 0.3 1.55 1 9.6 115 56.9 10 1500 6 受注生産品
5P 6/12/0.08 0.95 0.3 1.55 1 10.5 130 56.9 10 1500 6 受注生産品
6P 6/12/0.08 0.95 0.3 1.55 1 11.5 150 56.9 10 1500 5 受注生産品
7P 6/12/0.08 0.95 0.3 1.55 1 12.5 170 56.9 10 1500 5 受注生産品
8P 6/12/0.08 0.95 0.3 1.55 1 13 190 56.9 10 1500 5 受注生産品
9P 6/12/0.08 0.95 0.3 1.55 1.1 14.5 235 56.9 10 1500 5 受注生産品
10P 6/12/0.08 0.95 0.3 1.55 1.2 15.5 265 56.9 10 1500 4 受注生産品
12P 6/12/0.08 0.95 0.3 1.55 1.3 17.5 310 56.9 10 1500 4 受注生産品
15P 6/12/0.08 0.95 0.3 1.55 1.3 17 320 56.9 10 1500 4 受注生産品
20P 6/12/0.08 0.95 0.3 1.55 1.4 19 405 56.9 10 1500 3 受注生産品
25P 6/12/0.08 0.95 0.3 1.55 1.6 22 485 56.9 10 1500 3 受注生産品
心数
対数		 導体 絶縁体 シース(外被) 概算
質量
(kg/km)		 電気特性 許容
電流
(A)		 在庫 備考
サイズ
(AWG)		 サイズ
(mm2) 		サイズ
(mm)		 構成
(本/mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
1P 20 0.5 6/18/0.08 1.1 0.35 1.8 0.7 5.6 45 35.5 10 1500 11 受注生産品
2P 6/18/0.08 1.1 0.35 1.8 1 9.1 95 35.5 10 1500 10 受注生産品
3P 6/18/0.08 1.1 0.35 1.8 1 10 120 35.5 10 1500 9 受注生産品
4P 6/18/0.08 1.1 0.35 1.8 1 11 145 35.5 10 1500 8 受注生産品
5P 6/18/0.08 1.1 0.35 1.8 1 12 175 35.5 10 1500 7 受注生産品
6P 6/18/0.08 1.1 0.35 1.8 1 13 200 35.5 10 1500 7 受注生産品
7P 6/18/0.08 1.1 0.35 1.8 1.1 14.5 235 35.5 10 1500 7 受注生産品
8P 6/18/0.08 1.1 0.35 1.8 1.2 15.5 275 35.5 10 1500 6 受注生産品
9P 6/18/0.08 1.1 0.35 1.8 1.2 16.5 305 35.5 10 1500 6 受注生産品
10P 6/18/0.08 1.1 0.35 1.8 1.3 18 345 35.5 10 1500 6 受注生産品
12P 6/18/0.08 1.1 0.35 1.8 1.5 20.5 430 35.5 10 1500 6 受注生産品
15P 6/18/0.08 1.1 0.35 1.8 1.5 20 460 35.5 10 1500 5 受注生産品
20P 6/18/0.08 1.1 0.35 1.8 1.6 22 585 35.5 10 1500 5 受注生産品
25P 6/18/0.08 1.1 0.35 1.8 1.7 25 730 35.5 10 1500 4 受注生産品

在庫区分、納期に関しては都度お問い合わせください。

在庫品
通常在庫品。
メーカー在庫品
メーカーでの通常在庫品。
受注生産品
受注後の生産対応。
在庫切れ
一時的に在庫切れ品。入荷時期は未定です。
在庫僅少
在庫が無くなり次第、受注生産品へ切替わります。
販売終了
在庫が無くなり次第、販売終了となります。
