KFEV/CR
- カテゴリ
- ロボットケーブル
- メーカー
- 倉茂電工
- 絶縁体
- フッ素樹脂絶縁
- 特徴
- 耐熱性, 耐油性, 耐屈曲性
商品説明
・ フッ素樹脂絶縁・耐屈曲性
・ 低発塵性(シース材料及び介在材料)
・ 細径化(当社従来品比約10%down)
■用途
・ ケーブルベア及びロボットアーム旋廻部分への配線
・ クリーンルームなど低発塵性要求箇所への配線
・ 油環境下への配線
■注意事項
・ ケーブル配線上の最小曲げ半径は、固定部：仕上り外径の4倍以上、可動部：仕上り外径の7.5倍を推奨する。
・ 低発塵性については、当社評価試験結果に基づくものであり、保証するものではございません。
適合規格

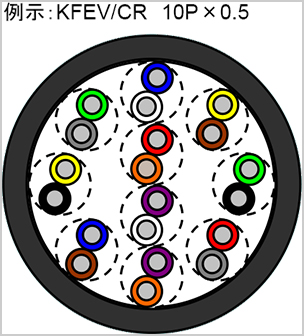

構造概略

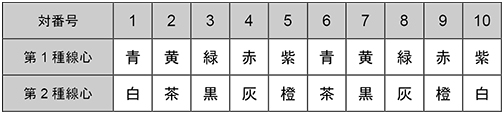

線心識別
構造表
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 6P | 23 | 0.3 | 3/20/0.08 | 0.8 | 0.2 | 1.2 | 0.85 | 8.5 | 85 | 71.5以下 | 1500以上 | 2000 | 在庫品 | |||
| 8P | 3/20/0.08 | 0.8 | 0.2 | 1.2 | 0.9 | 9.7 | 110 | 71.5以下 | 1500以上 | 2000 | 在庫品 | |||||
| 10P | 3/20/0.08 | 0.8 | 0.2 | 1.2 | 0.9 | 10.7 | 135 | 71.5以下 | 1500以上 | 2000 | 在庫品 | |||||
| 6P | 21 | 0.5 | 3/33/0.08 | 1.1 | 0.2 | 1.5 | 0.9 | 10.7 | 135 | 43.4以下 | 1500以上 | 2000 | 在庫品 | |||
| 8P | 3/33/0.08 | 1.1 | 0.2 | 1.5 | 1 | 12.5 | 180 | 43.4以下 | 1500以上 | 2000 | 在庫品 | |||||
| 10P | 3/33/0.08 | 1.1 | 0.2 | 1.5 | 1 | 12.9 | 205 | 43.4以下 | 1500以上 | 2000 | 在庫品 | |||||
在庫区分、納期に関しては都度お問い合わせください。
- 在庫品
- 通常在庫品。
- メーカー在庫品
- メーカーでの通常在庫品。
- 受注生産品
- 受注後の生産対応。
- 在庫切れ
- 一時的に在庫切れ品。入荷時期は未定です。
- 在庫僅少
- 在庫が無くなり次第、受注生産品へ切替わります。
- 販売終了
- 在庫が無くなり次第、販売終了となります。
