300V EXT-Ⅱ/2517 LF

300V EXT-Ⅱ/2517 LF

  • 300V EXT-Ⅱ/2517 LF
  • 300V EXT-Ⅱ/2517 LF
  • 300V EXT-Ⅱ/2517 LF
  • CULレコグニッション
  • RoHS
カテゴリ
ロボットケーブル
メーカー
太陽ケーブルテック
絶縁体
耐熱ビニル絶縁体

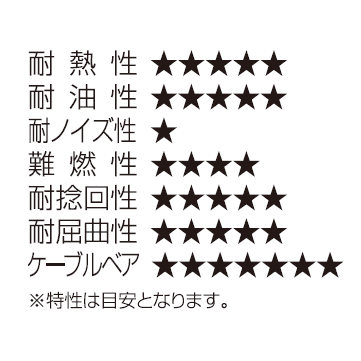

特徴
難燃性, 耐熱性, 耐油性, 耐摩耗, 柔軟性, 耐屈曲性, 超耐屈曲性, 耐捻回性, 屋内, 可動部, ケーブルベア

商品説明

電子機器ロボット用ケーブル

【用途】
・高速可動のケーブルベア配線に最適
・ケーブルベア試験　5000万回以上（実力1億回以上）
・定格300V、105℃のUL, cUL共用ロボットケーブル
（カテゴリー：AVLV2, AVLV8)

【特徴】
・導体に特殊極細導体を使用
・絶縁体に耐油・耐熱PVCを使用
・シースに高耐油・耐熱PVCを使用
・シースに高滑性材料を使用
・UL VW-1, cUL FT1の難燃対応

認証　Certification

認証　Certification

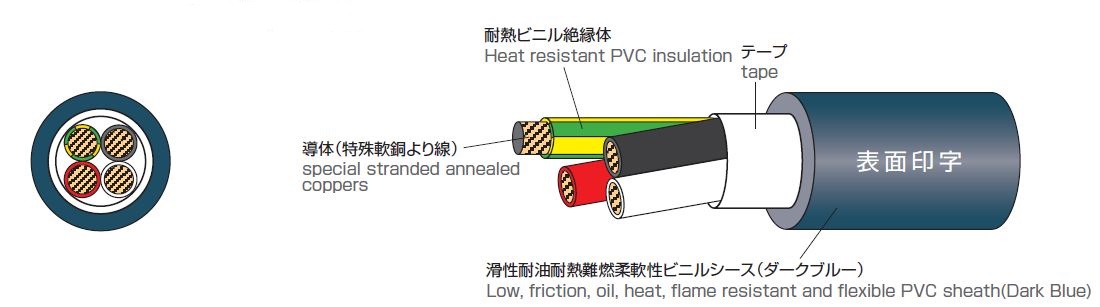

構造図　Construction figure

構造図　Construction figure

表面印字　Surface marking

表面印字　Surface marking

識別　Identification

識別　Identification

構造表

心数
対数		 導体 絶縁体 シース(外被) 概算
質量
(kg/km)		 電気特性 許容
電流
(A)		 在庫 備考
サイズ
(AWG)		 サイズ
(mm2) 		サイズ
(mm)		 構成
(本/mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
2C 20 0.518 119/0.08 1.1 0.45 2 1 6.1 45 39.1以下 10以上 2000 9.6 在庫品
3C 119/0.08 1.1 0.45 2 1 6.4 55 39.1以下 10以上 2000 9.8 在庫品
4C 119/0.08 1.1 0.45 2 1 6.9 65 39.1以下 10以上 2000 8.3 在庫品
6C 119/0.08 1.1 0.45 2 1.1 8.3 90 39.1以下 10以上 2000 6.4 在庫品
8C 119/0.08 1.1 0.45 2 1.2 9.7 125 39.1以下 10以上 2000 5.9 在庫品
10C 119/0.08 1.1 0.45 2 1.2 11 155 39.1以下 10以上 2000 5.6 在庫品
12C 119/0.08 1.1 0.45 2 1.2 10.8 165 39.1以下 10以上 2000 5.1 在庫品
16C 119/0.08 1.1 0.45 2 1.3 12.1 210 39.1以下 10以上 2000 4.6 在庫品
20C 119/0.08 1.1 0.45 2 1.3 13.3 255 39.1以下 10以上 2000 4.3 在庫品
30C 119/0.08 1.1 0.45 2 1.5 16.8 405 39.1以下 10以上 2000 3.8 在庫品
心数
対数		 導体 絶縁体 シース(外被) 概算
質量
(kg/km)		 電気特性 許容
電流
(A)		 在庫 備考
サイズ
(AWG)		 サイズ
(mm2) 		サイズ
(mm)		 構成
(本/mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
2C 18 0.823 168/0.08 1.31 0.45 2.21 1 6.5 55 24.0以下 10以上 2000 12 在庫品
3C 168/0.08 1.31 0.45 2.21 1 6.9 65 24.0以下 10以上 2000 12 在庫品
4C 168/0.08 1.31 0.45 2.21 1.1 7.6 85 24.0以下 10以上 2000 11 在庫品
6C 168/0.08 1.31 0.45 2.21 1.1 8.9 115 24.0以下 10以上 2000 8.4 在庫品
8C 168/0.08 1.31 0.45 2.21 1.2 10.5 155 24.0以下 10以上 2000 7.8 在庫品
10C 168/0.08 1.31 0.45 2.21 1.3 12.1 195 24.0以下 10以上 2000 7.4 在庫品
12C 168/0.08 1.31 0.45 2.21 1.3 11.9 215 24.0以下 10以上 2000 6.7 在庫品
16C 168/0.08 1.31 0.45 2.21 1.3 13.1 270 24.0以下 10以上 2000 6.1 在庫品
20C 168/0.08 1.31 0.45 2.21 1.4 14.6 335 24.0以下 10以上 2000 5.7 在庫品
30C 168/0.08 1.31 0.45 2.21 1.6 18.5 525 24.0以下 10以上 2000 5.1 在庫品
心数
対数		 導体 絶縁体 シース(外被) 概算
質量
(kg/km)		 電気特性 許容
電流
(A)		 在庫 備考
サイズ
(AWG)		 サイズ
(mm2) 		サイズ
(mm)		 構成
(本/mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
2C 16 1.3 266/0.08 1.64 0.45 2.54 1.1 7.4 70 15.5以下 10以上 2000 16 在庫品
3C 266/0.08 1.64 0.45 2.54 1.1 7.8 90 15.5以下 10以上 2000 16 在庫品
4C 266/0.08 1.64 0.45 2.54 1.1 8.4 115 15.5以下 10以上 2000 14 在庫品
6C 266/0.08 1.64 0.45 2.54 1.2 10.1 160 15.5以下 10以上 2000 11 在庫品
8C 266/0.08 1.64 0.45 2.54 1.3 11.9 220 15.5以下 10以上 2000 10 在庫品
10C 266/0.08 1.64 0.45 2.54 1.3 13.5 265 15.5以下 10以上 2000 9.6 在庫品
2C 14 2.08 420/0.08 2.07 0.45 2.97 1.1 8.2 95 9.75以下 10以上 2000 22 在庫品
3C 420/0.08 2.07 0.45 2.97 1.1 8.7 125 9.75以下 10以上 2000 22 在庫品
4C 420/0.08 2.07 0.45 2.97 1.2 9.7 155 9.75以下 10以上 2000 19 在庫品
在庫品
通常在庫品。
メーカー在庫品
メーカーでの通常在庫品。
受注生産品
受注後の生産対応。
在庫切れ
一時的に在庫切れ品。入荷時期は未定です。
在庫僅少
在庫が無くなり次第、受注生産品へ切替わります。
販売終了
在庫が無くなり次第、販売終了となります。
