VCTF43ZSB UL AWM 2517
- カテゴリ
- ロボットケーブル
- メーカー
- 倉茂電工
- 絶縁体
- 耐熱性ビニル混合物
- 特徴
- 難燃性, 耐熱性, 耐候性, 耐油性, 耐震性, 耐屈曲性, 超耐屈曲性, 耐捻回性, 耐ノイズ, 屋内, 可動部, ケーブルベア
商品説明
ケーブルベア・ロボットへの配線
油環境下での配線
耐ノイズ性要求箇所への配線
【特 長】
電気用品安全法(0.75SQ以上)&UL・cUL AWM 規格ケーブル
耐熱(105℃)・耐油・耐屈曲性 可動用
素線径 0.08mm可とうより線(中心補強紐入り)
シースつや消し
耐ノイズ性
【使用温度範囲】
固定時 / Fixed:-20 ～ 105℃ ※
可動時 / Flexing:0 ～ 105℃
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
【曲げ半径】
固定時 / ケーブル外径の 4 倍以上推奨
可動時/ケーブル外径の7.5倍以上推奨
【RoHS 指令】
適合
テクニカルデータ / Technical data

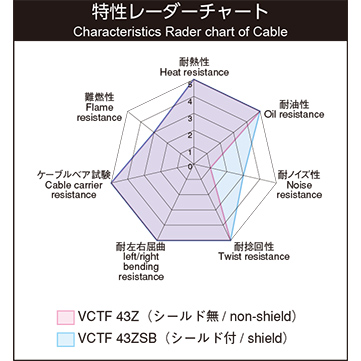

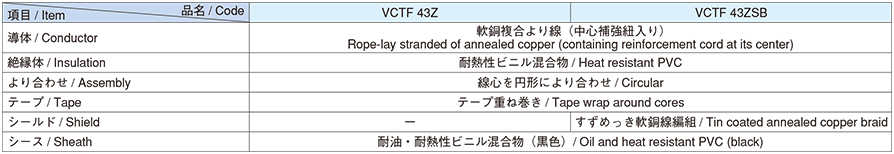

構造概略 / Construction

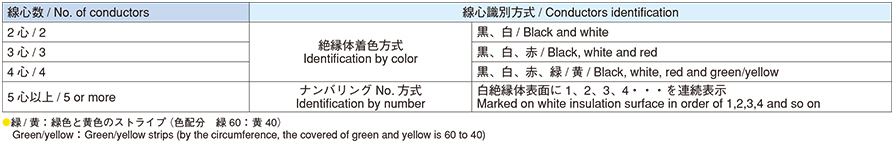

線心識別 / Conductors identification
例示 / Example：VCTF 43Z 3 × 0.75SQ（18AWG）

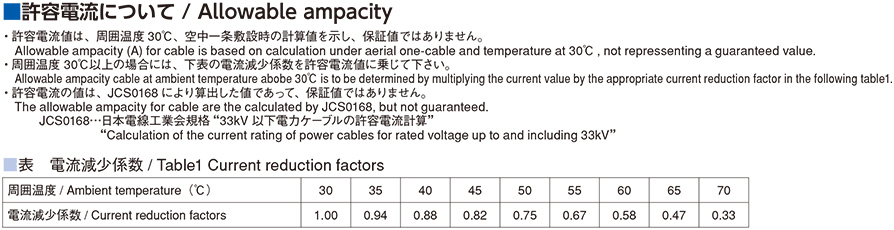

許容電流について / Allowable ampacity
左右屈曲試験
ケーブルベア試験
捻回試験
構造表
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 20 | 0.5 | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1 | 7.7 | 70 | 37.8 | 5 | 2000 | 6 | 受注生産品 | ||
| 3C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1 | 7.8 | 80 | 37.8 | 5 | 2000 | 6 | 受注生産品 | ||||
| 4C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1 | 8.7 | 100 | 37.8 | 5 | 2000 | 6 | 受注生産品 | ||||
| 5C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1 | 9.5 | 110 | 37.8 | 5 | 2000 | 5 | 受注生産品 | ||||
| 6C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1 | 10 | 130 | 37.8 | 5 | 2000 | 5 | 受注生産品 | ||||
| 7C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1 | 11 | 145 | 37.8 | 5 | 2000 | 5 | 受注生産品 | ||||
| 8C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1 | 12 | 170 | 37.8 | 5 | 2000 | 4 | 受注生産品 | ||||
| 10C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1 | 12.5 | 190 | 37.8 | 5 | 2000 | 4 | 受注生産品 | ||||
| 12C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1 | 12.5 | 215 | 37.8 | 5 | 2000 | 4 | 受注生産品 | ||||
| 14C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1.1 | 13.5 | 240 | 37.8 | 5 | 2000 | 4 | 受注生産品 | ||||
| 16C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1.1 | 14.5 | 275 | 37.8 | 5 | 2000 | 3 | 受注生産品 | ||||
| 20C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1.45 | 16.5 | 355 | 37.8 | 5 | 2000 | 3 | 受注生産品 | ||||
| 24C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1.45 | 18 | 410 | 37.8 | 5 | 2000 | 3 | 受注生産品 | ||||
| 30C | 6/18/0.08 | 1.1 | 0.6 | 2.35 | 1.45 | 19 | 470 | 37.8 | 5 | 2000 | 3 | 受注生産品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 18 | 0.75 | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1 | 8.3 | 85 | 25.1 | 5 | 2000 | 8 | 受注生産品 | ||
| 3C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1 | 8.6 | 100 | 25.1 | 5 | 2000 | 8 | 受注生産品 | ||||
| 4C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1 | 9.5 | 120 | 25.1 | 5 | 2000 | 8 | 受注生産品 | ||||
| 5C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1 | 10.5 | 140 | 25.1 | 5 | 2000 | 7 | 受注生産品 | ||||
| 6C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1 | 11 | 165 | 25.1 | 5 | 2000 | 7 | 受注生産品 | ||||
| 7C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1 | 12 | 190 | 25.1 | 5 | 2000 | 6 | 受注生産品 | ||||
| 8C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1 | 12.5 | 210 | 25.1 | 5 | 2000 | 6 | 受注生産品 | ||||
| 10C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1.1 | 13.5 | 250 | 25.1 | 5 | 2000 | 6 | 受注生産品 | ||||
| 12C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1.1 | 14.5 | 280 | 25.1 | 5 | 2000 | 5 | 受注生産品 | ||||
| 14C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1.45 | 16 | 340 | 25.1 | 5 | 2000 | 5 | 受注生産品 | ||||
| 16C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1.45 | 16.5 | 380 | 25.1 | 5 | 2000 | 5 | 受注生産品 | ||||
| 20C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1.45 | 18 | 460 | 25.1 | 5 | 2000 | 4 | 受注生産品 | ||||
| 24C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 1.45 | 20 | 540 | 25.1 | 5 | 2000 | 4 | 受注生産品 | ||||
| 30C | 6/28/0.08 | 1.5 | 0.6 | 2.7 | 2.3 | 23 | 710 | 25.1 | 5 | 2000 | 4 | 受注生産品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 16 | 1.25 | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1 | 9 | 105 | 15.1 | 5 | 2000 | 14 | 受注生産品 | ||
| 3C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1 | 9.5 | 130 | 15.1 | 5 | 2000 | 14 | 受注生産品 | ||||
| 4C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1 | 10.5 | 160 | 15.1 | 5 | 2000 | 14 | 受注生産品 | ||||
| 5C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1 | 11.5 | 190 | 15.1 | 5 | 2000 | 11 | 受注生産品 | ||||
| 6C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1 | 12.5 | 220 | 15.1 | 5 | 2000 | 10 | 受注生産品 | ||||
| 7C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1 | 13.5 | 250 | 15.1 | 5 | 2000 | 9 | 受注生産品 | ||||
| 8C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1.1 | 14.5 | 285 | 15.1 | 5 | 2000 | 9 | 受注生産品 | ||||
| 10C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1.45 | 16 | 360 | 15.1 | 5 | 2000 | 8 | 受注生産品 | ||||
| 12C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1.45 | 17 | 415 | 15.1 | 5 | 2000 | 8 | 受注生産品 | ||||
| 14C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1.45 | 17.5 | 460 | 15.1 | 5 | 2000 | 7 | 受注生産品 | ||||
| 16C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1.45 | 18.5 | 520 | 15.1 | 5 | 2000 | 7 | 受注生産品 | ||||
| 20C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 1.45 | 20.5 | 630 | 15.1 | 5 | 2000 | 6 | 受注生産品 | ||||
| 24C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 2.3 | 24 | 830 | 15.1 | 5 | 2000 | 6 | 受注生産品 | ||||
| 30C | 6/47/0.08 | 1.9 | 0.6 | 3.1 | 2.3 | 25.5 | 960 | 15.1 | 5 | 2000 | 5 | 受注生産品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 14 | 2 | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 1 | 9.6 | 125 | 9.79 | 5 | 2000 | 20 | 受注生産品 | ||
| 3C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 1 | 10 | 160 | 9.79 | 5 | 2000 | 20 | 受注生産品 | ||||
| 4C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 1 | 11 | 195 | 9.79 | 5 | 2000 | 20 | 受注生産品 | ||||
| 5C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 1 | 12.5 | 235 | 9.79 | 5 | 2000 | 14 | 受注生産品 | ||||
| 6C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 1 | 13 | 275 | 9.79 | 5 | 2000 | 13 | 受注生産品 | ||||
| 7C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 1.1 | 14.5 | 325 | 9.79 | 5 | 2000 | 12 | 受注生産品 | ||||
| 8C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 1.45 | 16 | 390 | 9.79 | 5 | 2000 | 11 | 受注生産品 | ||||
| 10C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 1.45 | 17.5 | 455 | 9.79 | 5 | 2000 | 11 | 受注生産品 | ||||
| 12C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 1.45 | 18 | 520 | 9.79 | 5 | 2000 | 10 | 受注生産品 | ||||
| 14C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 1.45 | 19 | 590 | 9.79 | 5 | 2000 | 9 | 受注生産品 | ||||
| 16C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 1.45 | 20 | 670 | 9.79 | 5 | 2000 | 9 | 受注生産品 | ||||
| 20C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 2.3 | 24 | 890 | 9.79 | 5 | 2000 | 8 | 受注生産品 | ||||
| 24C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 2.3 | 26 | 1060 | 9.79 | 5 | 2000 | 7 | 受注生産品 | ||||
| 30C | 6/71/0.08 | 2.2 | 0.6 | 3.4 | 2.3 | 27 | 1230 | 9.79 | 5 | 2000 | 7 | 受注生産品 | ||||
在庫区分、納期に関しては都度お問い合わせください。
- 在庫品
- 通常在庫品。
- メーカー在庫品
- メーカーでの通常在庫品。
- 受注生産品
- 受注後の生産対応。
- 在庫切れ
- 一時的に在庫切れ品。入荷時期は未定です。
- 在庫僅少
- 在庫が無くなり次第、受注生産品へ切替わります。
- 販売終了
- 在庫が無くなり次第、販売終了となります。
