EXT-01G/2517 300V LF
- カテゴリ
- ロボットケーブル
- メーカー
- 太陽ケーブルテック
- 絶縁体
- 耐油耐熱ビニル絶縁体

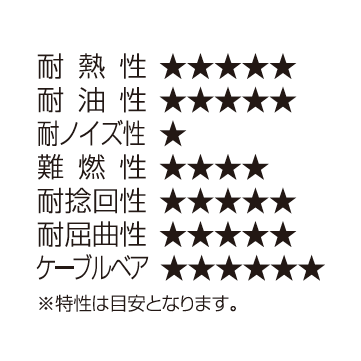

- 特徴
- 難燃性, 耐熱性, 耐油性, 柔軟性, 耐屈曲性, 耐捻回性, 屋内, 可動部, ケーブルベア
商品説明
【用途】
・高速可動のケーブルベア配線に最適
・ケーブルベア試験 2000万回以上
・定格300V、105℃のUL, cUL共用ロボットケーブル
（カテゴリー：AVLV2, AVLV8）
【特徴】
・導体に極細導体を使用
・絶縁体に耐油・耐熱PVCを使用
・シースに高耐油・耐熱PVCを使用
・UL VW-1, cUL FT1の難燃対応

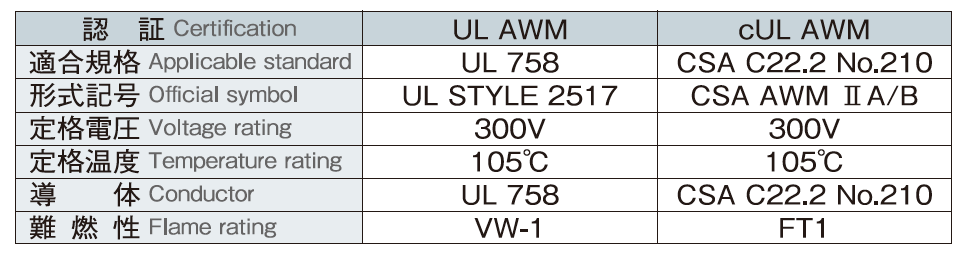

認証 Certification

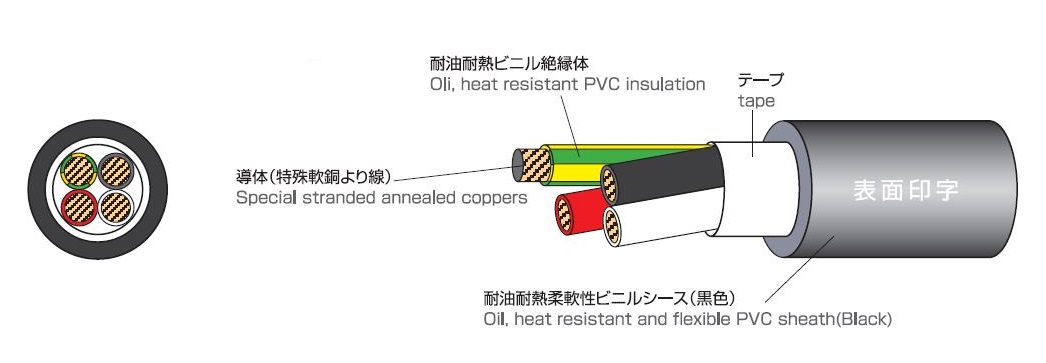

構造図 Construction figure

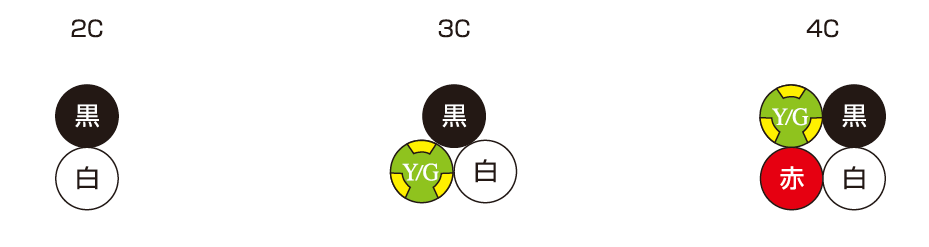

線心識別

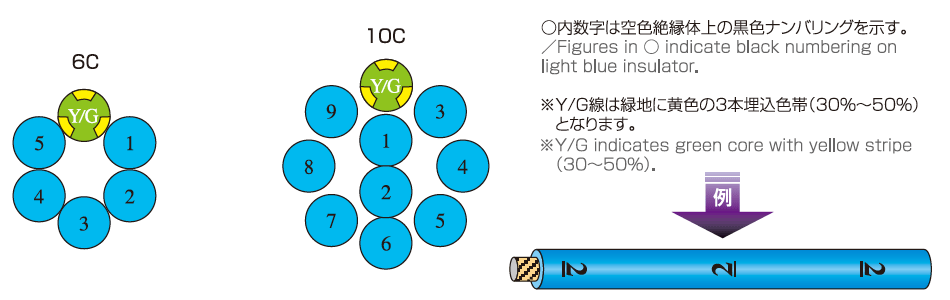

6心以上はナンバリング識別／6 cores or more is identified by numbering
表面印字 Surface marking
構造表
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 20 | 0.518 | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 5.8 | 43 | 34.6以下 | 10以上 | 2000 | 10 | 受注生産品 | ||
| 3C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 6.1 | 50 | 34.6以下 | 10以上 | 2000 | 10 | 受注生産品 | ||||
| 4C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 6.7 | 60 | 34.6以下 | 10以上 | 2000 | 8.8 | 在庫品 | ||||
| 6C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 7.8 | 85 | 34.6以下 | 10以上 | 2000 | 7.3 | 受注生産品 | ||||
| 8C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 9 | 110 | 34.6以下 | 10以上 | 2000 | 6.6 | 受注生産品 | ||||
| 10C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 9.8 | 130 | 34.6以下 | 10以上 | 2000 | 6.1 | 受注生産品 | ||||
| 12C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 10.1 | 145 | 34.6以下 | 10以上 | 2000 | 5.6 | 受注生産品 | ||||
| 16C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 11.2 | 185 | 34.6以下 | 10以上 | 2000 | 5 | 受注生産品 | ||||
| 20C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 12.4 | 2302 | 34.6以下 | 10以上 | 2000 | 4.6 | 受注生産品 | ||||
| 30C | 112/0.08 | 1.07 | 0.45 | 1.97 | 1.4 | 16.4 | 380 | 34.6以下 | 10以上 | 2000 | 4.1 | 受注生産品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 18 | 0.823 | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 6.3 | 50 | 21.8以下 | 10以上 | 2000 | 13 | 受注生産品 | ||
| 3C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 6.7 | 65 | 21.8以下 | 10以上 | 2000 | 13 | 受注生産品 | ||||
| 4C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 7.2 | 80 | 21.8以下 | 10以上 | 2000 | 11 | 在庫品 | ||||
| 6C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 8.5 | 110 | 21.8以下 | 10以上 | 2000 | 9.6 | 受注生産品 | ||||
| 8C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 9.9 | 145 | 21.8以下 | 10以上 | 2000 | 8.7 | 受注生産品 | ||||
| 10C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 10.7 | 170 | 21.8以下 | 10以上 | 2000 | 7.9 | 受注生産品 | ||||
| 12C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 11.1 | 195 | 21.8以下 | 10以上 | 2000 | 7.3 | 受注生産品 | ||||
| 16C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 12.3 | 250 | 21.8以下 | 10以上 | 2000 | 6.6 | 受注生産品 | ||||
| 20C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 13.6 | 305 | 21.8以下 | 10以上 | 2000 | 6.1 | 受注生産品 | ||||
| 30C | 168/0.08 | 1.31 | 0.45 | 2.21 | 1.4 | 18.1 | 500 | 21.8以下 | 10以上 | 2000 | 5.4 | 受注生産品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 16 | 1.3 | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 7 | 70 | 15.5以下 | 10以上 | 2000 | 16 | 受注生産品 | ||
| 3C | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 7.4 | 85 | 15.5以下 | 10以上 | 2000 | 16 | 受注生産品 | ||||
| 4C | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 8 | 110 | 15.5以下 | 10以上 | 2000 | 14 | 在庫品 | ||||
| 6C | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 9.5 | 155 | 15.5以下 | 10以上 | 2000 | 12 | 受注生産品 | ||||
| 8C | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 11.1 | 195 | 15.5以下 | 10以上 | 2000 | 10 | 受注生産品 | ||||
| 10C | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 12.1 | 235 | 15.5以下 | 10以上 | 2000 | 9.9 | 受注生産品 | ||||
| 2C | 14 | 2.08 | 420/0.08 | 2.07 | 0.45 | 2.97 | 0.9 | 7.8 | 95 | 8.62以下 | 10以上 | 2000 | 23 | 受注生産品 | ||
| 3C | 420/0.08 | 2.07 | 0.45 | 2.97 | 0.9 | 8.3 | 120 | 8.62以下 | 10以上 | 2000 | 23 | 受注生産品 | ||||
| 4C | 420/0.08 | 2.07 | 0.45 | 2.97 | 0.9 | 9.1 | 150 | 8.62以下 | 10以上 | 2000 | 20 | 受注生産品 | ||||
※許容電流値はJCS0168に基づき算出しております。
