EXT-01G-SB/2517 300V LF
- カテゴリ
- ロボットケーブル
- メーカー
- 太陽ケーブルテック
- 絶縁体
- 耐油耐熱ビニル絶縁体

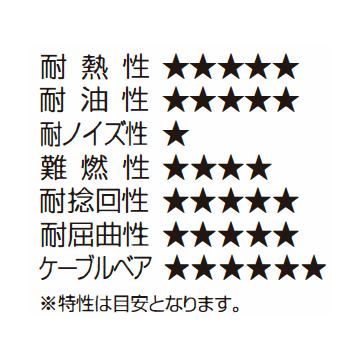

- 特徴
- 難燃性, 耐熱性, 耐油性, 柔軟性, 耐屈曲性, 耐捻回性, 耐ノイズ, 屋内, 可動部, ケーブルベア, シールド
商品説明
【用途】
・高速可動のケーブルベア配線に最適
・ケーブルベア試験 2000万回以上
・定格300V、105℃のUL, cUL共用シールド付ロボットケーブル
（カテゴリー：AVLV2, AVLV8）
【特徴】
・導体に極細導体を使用
・絶縁体に耐油・耐熱PVCを使用
・シースに高耐油・耐熱PVCを使用
・UL VW-1, cUL FT1の難燃対応
認証 Certification

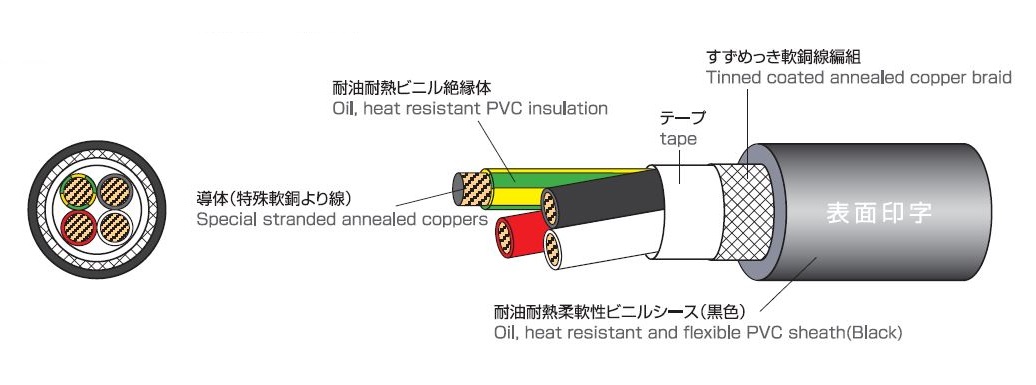

造図 Construction figure
線心識別 Identification
6心以上はナンバリング識別／6 cores or more is identified by numbering
表面印字 Surface marking
構造表
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 20 | 0.518 | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 6.4 | 60 | 34.6以下 | 10以上 | 2000 | 10 | 受注生産品 | ||
| 3C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 6.7 | 65 | 34.6以下 | 10以上 | 2000 | 10 | 受注生産品 | ||||
| 4C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 7.3 | 75 | 34.6以下 | 10以上 | 2000 | 8.9 | 受注生産品 | ||||
| 6C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 8.4 | 105 | 34.6以下 | 10以上 | 2000 | 7.4 | 受注生産品 | ||||
| 8C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 9.7 | 140 | 34.6以下 | 10以上 | 2000 | 6.7 | 受注生産品 | ||||
| 10C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 10.5 | 165 | 34.6以下 | 10以上 | 2000 | 6.1 | 受注生産品 | ||||
| 12C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 10.8 | 180 | 34.6以下 | 10以上 | 2000 | 5.6 | 受注生産品 | ||||
| 16C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 11.9 | 225 | 34.6以下 | 10以上 | 2000 | 5.1 | 受注生産品 | ||||
| 20C | 112/0.08 | 1.07 | 0.45 | 1.97 | 0.9 | 13.2 | 280 | 34.6以下 | 10以上 | 2000 | 4.7 | 受注生産品 | ||||
| 30C | 112/0.08 | 1.07 | 0.45 | 1.97 | 1.4 | 17.2 | 445 | 34.6以下 | 10以上 | 2000 | 4.2 | 受注生産品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 18 | 0.823 | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 6.9 | 70 | 21.8以下 | 10以上 | 2000 | 13 | 受注生産品 | ||
| 3C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 7.3 | 85 | 21.8以下 | 10以上 | 2000 | 13 | 受注生産品 | ||||
| 4C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 7.8 | 100 | 21.8以下 | 10以上 | 2000 | 11 | 受注生産品 | ||||
| 6C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 9.1 | 130 | 21.8以下 | 10以上 | 2000 | 9.7 | 受注生産品 | ||||
| 8C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 10.6 | 175 | 21.8以下 | 10以上 | 2000 | 8.8 | 受注生産品 | ||||
| 10C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 11.4 | 205 | 21.8以下 | 10以上 | 2000 | 8 | 受注生産品 | ||||
| 12C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 11.8 | 230 | 21.8以下 | 10以上 | 2000 | 7.4 | 受注生産品 | ||||
| 16C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 13.1 | 300 | 21.8以下 | 10以上 | 2000 | 6.6 | 受注生産品 | ||||
| 20C | 168/0.08 | 1.31 | 0.45 | 2.21 | 0.9 | 14.4 | 360 | 21.8以下 | 10以上 | 2000 | 6.2 | 受注生産品 | ||||
| 30C | 168/0.08 | 1.31 | 0.45 | 2.21 | 1.4 | 18.9 | 570 | 21.8以下 | 10以上 | 2000 | 5.5 | 受注生産品 | ||||
| 心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 16 | 1.3 | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 7.6 | 90 | 15.5以下 | 10以上 | 2000 | 16 | 受注生産品 | ||
| 3C | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 8 | 105 | 15.5以下 | 10以上 | 2000 | 16 | 受注生産品 | ||||
| 4C | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 8.6 | 130 | 15.5以下 | 10以上 | 2000 | 14 | 受注生産品 | ||||
| 6C | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 10.2 | 185 | 15.5以下 | 10以上 | 2000 | 12 | 受注生産品 | ||||
| 8C | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 11.8 | 235 | 15.5以下 | 10以上 | 2000 | 10 | 受注生産品 | ||||
| 10C | 266/0.08 | 1.64 | 0.45 | 2.54 | 0.9 | 12.9 | 280 | 15.5以下 | 10以上 | 2000 | 10 | 受注生産品 | ||||
※許容電流値はJCS0168に基づき算出しております。
